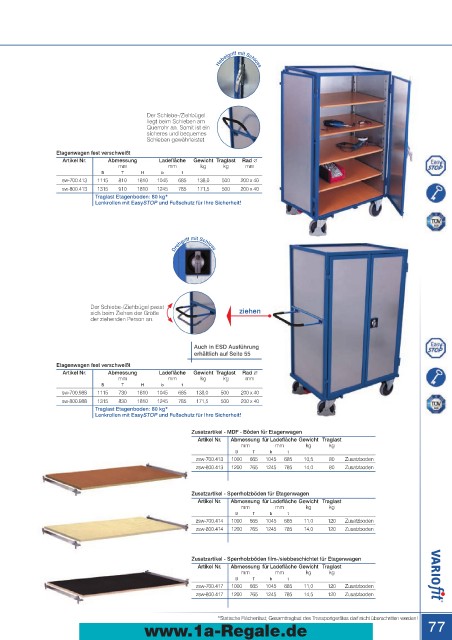

Etagenwagen fest verschweißt
Hebelgriff mit Schloss
Etagenwagen fest verschweißt
Stahlkonstruktion fest verschweißt; mit oder ohne Doppelflügeltür; die Wagen mit Doppelflügeltür und
Treibriegelverschluss sind mit Hebel- oder Drehgriff erhältlich; Doppelflügeltür abschließbar mittels
Zylinderschloss, inkl. 2 Schlüsseln (Wagen untereinander verschieden schließend); mit Schiebe-/Ziehbügel,
der eingeklappt bündig mit dem Rahmen ist und wie die um 270° zu öffnende Doppelflügeltür nicht über die
Konturen des Wagens steht; Schiebe-/Ziehbügel mit weichem schwarzen Kunststoffüberzug; Stirn- und Der Schiebe-/Ziehbügel
Längswände, Dach und Türen aus verzinktem Stahlblech; Boden und Etagenböden aus Holzwerkstoffplatten; liegt beim Schieben am
Querrohr an. Somit ist ein
Oberfläche Buchendekor; Etagenböden durch Bodenträger variabel im Raster von 100 mm einsetzbar; sicheres und bequemes
Stahlteile pulverbeschichtet RAL 5010 enzianblau; dauerhaft oberflächengeschützt; schlag- und kratzfest; Schieben gewährleistet.
Bereifung aus thermoplastischem Gummi auf Kunststofffelge mit Präzisions-Rillenkugellager, grau, "spurlos";
Faden- und Fußschutz; 2 Lenkrollen mit EasySTOP und 2 Bockrollen. Etagenwagen fest verschweißt
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-700.413 1115 810 1810 1045 685 138,0 500 200 x 40
sw-800.413 1315 910 1810 1245 785 171,5 500 200 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!
Rollladenverschluss
für passende Modelle
auf Anfrage
Drehgriff mit Schloss
Der Schiebe-/Ziehbügel
ist eingeklappt bündig Auch in ESD Ausführung
mit dem Rahmen und erhältlich auf Seite 55
steht somit nicht über.
Etagenwagen fest verschweißt
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅ Der Schiebe-/Ziehbügel passt
mm mm kg kg mm sich beim Ziehen der Größe ziehen
B T H b t der ziehenden Person an.
sw-700.412 1115 730 1810 1045 685 123,0 500 200 x 40
sw-800.412 1315 830 1810 1245 785 153,0 500 200 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit! Auch in ESD Ausführung
erhältlich auf Seite 55
Etagenwagen fest verschweißt
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-700.988 1115 730 1810 1045 685 138,0 500 200 x 40
sw-800.988 1315 830 1810 1245 785 171,5 500 200 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!
Zusatzartikel - MDF - Böden für Etagenwagen
Artikel Nr. Abmessung für Ladefläche Gewicht Traglast
mm mm kg kg
B T b t
zsw-700.413 1000 665 1045 685 10,5 80 Zusatzboden
zsw-800.413 1200 765 1245 785 14,0 80 Zusatzboden
Die Flügeltür kann um 270° geöffnet
werden. Sie ist bündig mit dem
270° Rahmen und steht somit nicht über. Zusatzartikel - Sperrholzböden für Etagenwagen
Artikel Nr. Abmessung für Ladefläche Gewicht Traglast
mm mm kg kg
B T b t
zsw-700.414 1000 665 1045 685 11,0 120 Zusatzboden
Etagenwagen fest verschweißt zsw-800.414 1200 765 1245 785 14,0 120 Zusatzboden
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-700.448 1115 810 1810 1045 685 107,0 500 200 x 40
Zusatzartikel - Sperrholzböden film-/siebbeschichtet für Etagenwagen
sw-800.448 1315 910 1810 1245 785 124,0 500 200 x 40 Artikel Nr. Abmessung für Ladefläche Gewicht Traglast
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit! mm mm kg kg
B T b t
zsw-700.417 1000 665 1045 685 11,0 120 Zusatzboden
zsw-800.417 1200 765 1245 785 14,5 120 Zusatzboden
*Statische Flächenlast; Gesamttraglast des Transportgerätes darf nicht überschritten werden! *Statische Flächenlast; Gesamttraglast des Transportgerätes darf nicht überschritten werden!
