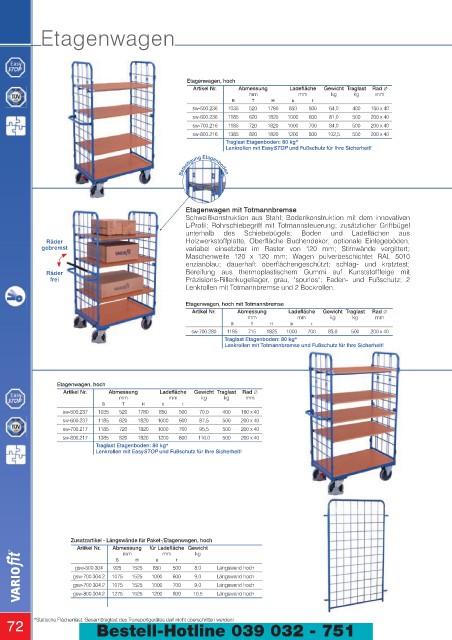

Page 72 - Lagertechnik Transportgeräte Katalog

Etagenwagen

Etagenwagen, hoch
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-500.236 1035 520 1780 850 500 64,0 400 160 x 40
sw-600.236 1185 620 1820 1000 600 81,0 500 200 x 40
sw-700.216 1185 720 1820 1000 700 84,0 500 200 x 40
sw-800.216 1385 820 1820 1200 800 102,5 500 200 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!

Befestigung Etagenboden

Etagenwagen mit Totmannbremse
Schweißkonstruktion aus Stahl; Bodenkonstruktion mit dem innovativen
L-Profil; Rohrschiebegriff mit Totmannsteuerung; zusätzlicher Griffbügel
unterhalb des Schiebebügels; Boden und Ladeflächen aus
Räder Holzwerkstoffplatte, Oberfläche Buchendekor; optionale Einlegeböden;
gebremst variabel einsetzbar im Raster von 120 mm; Stirnwände vergittert;
Maschenweite 120 x 120 mm; Wagen pulverbeschichtet RAL 5010
enzianblau; dauerhaft oberflächengeschützt; schlag- und kratztest;
Räder Bereifung aus thermoplastischem Gummi auf Kunststofffelge mit
frei Präzisions-Rillenkugellager, grau, "spurlos"; Faden- und Fußschutz; 2
Lenkrollen mit Totmannbremse und 2 Bockrollen.

Etagenwagen, hoch mit Totmannbremse
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-700.280 1195 715 1825 1000 700 83,0 500 200 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit Totmannbremse und Fußschutz für Ihre Sicherheit!

Etagenwagen, hoch
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-500.237 1035 520 1780 850 500 70,0 400 160 x 40
sw-600.237 1185 620 1820 1000 600 87,5 500 200 x 40
sw-700.217 1185 720 1820 1000 700 95,5 500 200 x 40
sw-800.217 1385 820 1820 1200 800 116,0 500 200 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!

Zusatzartikel - Längswände für Paket-/Etagenwagen, hoch
Artikel Nr. Abmessung für Ladefläche Gewicht
mm mm kg
B H b t
gsw-500.304 925 1525 850 500 8,0 Längswand hoch
gsw-700.304.2 1075 1525 1000 600 9,0 Längswand hoch
gsw-700.304.2 1075 1525 1000 700 9,0 Längswand hoch
gsw-800.304.2 1275 1525 1200 800 10,5 Längswand hoch

72 *Statische Flächenlast; Gesamttraglast des Transportgerätes darf nicht überschritten werden!
