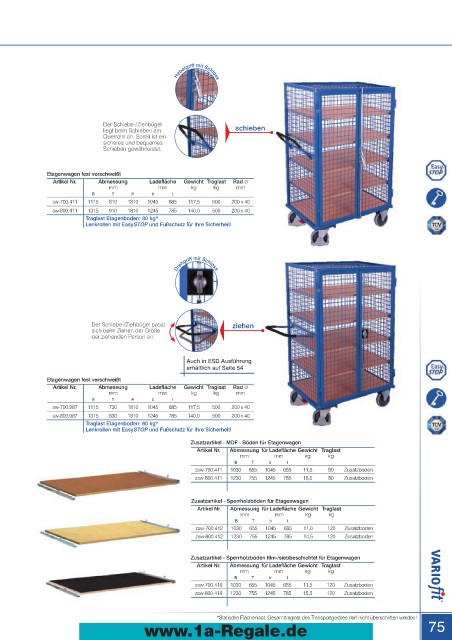

Page 75 - Lagertechnik Transportgeräte Katalog
P. 75
Etagenwagen fest verschweißt
Etagenwagen fest verschweißt Hebelgriff mit Schloss
Stahlkonstruktion fest verschweißt; mit oder ohne Doppelflügeltür; die Wagen mit Doppelflügeltür und
Treibriegelverschluss sind mit Hebel- oder Drehgriff erhältlich; Doppelflügeltür abschließbar mittels Zylinderschloss,
inkl. 2 Schlüsseln (Wagen untereinander verschieden schließend); mit Schiebe-/Ziehbügel, der eingeklappt bündig
mit dem Rahmen ist und wie die um 270° zu öffnende Doppelflügeltür nicht über die Konturen des Wagens steht;
Schiebe-/Ziehbügel mit weichem schwarzen Kunststoffüberzug; Stirn- und Längswände, Dach und Türen aus
Drahtgitter, Maschenweite 50 x 50 mm; Boden und Etagenböden aus Holzwerkstoffplatten; Oberfläche Buchendekor; Der Schiebe-/Ziehbügel schieben
Etagenböden durch Bodenträger variabel im Raster von 50 mm einsetzbar; Wagen pulverbeschichtet RAL 5010 liegt beim Schieben am
enzianblau; dauerhaft oberflächengeschützt; schlag- und kratzfest; Bereifung aus thermoplastischem Gummi auf Querrohr an. Somit ist ein
sicheres und bequemes
Kunststofffelge mit Präzisions-Rillenkugellager, grau, "spurlos"; Faden- und Fußschutz; 2 Lenkrollen mit EasySTOP Schieben gewährleistet.
und 2 Bockrollen.
Etagenwagen fest verschweißt
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
Auch in ESD Ausführung B T H b t
erhältlich auf Seite 54 sw-700.411 1115 810 1810 1045 685 117,5 500 200 x 40
sw-800.411 1315 910 1810 1245 785 140,0 500 200 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!
Der Schiebe-/Ziehbügel
ist eingeklappt bündig
mit dem Rahmen und
steht somit nicht über.
Drehgriff mit Schloss
Etagenwagen fest verschweißt
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-700.410 1115 730 1810 1045 685 103,5 500 200 x 40
sw-800.410 1315 830 1810 1245 785 120,5 500 200 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit! Der Schiebe-/Ziehbügel passt ziehen
sich beim Ziehen der Größe
der ziehenden Person an.
Auch in ESD Ausführung
erhältlich auf Seite 54
Etagenwagen fest verschweißt
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-700.987 1115 730 1810 1045 685 117,5 500 200 x 40
sw-800.987 1315 830 1810 1245 785 140,0 500 200 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!
Zusatzartikel - MDF - Böden für Etagenwagen
Artikel Nr. Abmessung für Ladefläche Gewicht Traglast
mm mm kg kg
B T b t
zsw-700.411 1030 655 1045 685 11,5 80 Zusatzboden
zsw-800.411 1230 755 1245 785 16,0 80 Zusatzboden
Die Flügeltür kann um 270° ge-
öffnet werden. Sie ist bündig mit
dem Rahmen und steht somit Zusatzartikel - Sperrholzböden für Etagenwagen
270°
nicht über. Artikel Nr. Abmessung für Ladefläche Gewicht Traglast
mm mm kg kg
B T b t
zsw-700.412 1030 655 1045 685 11,0 120 Zusatzboden
zsw-800.412 1230 755 1245 785 14,5 120 Zusatzboden
Etagenwagen fest verschweißt
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm Zusatzartikel - Sperrholzböden film-/siebbeschichtet für Etagenwagen
B T H b t Artikel Nr. Abmessung für Ladefläche Gewicht Traglast
sw-700.440 1115 810 1810 1045 685 77,0 500 200 x 40 mm mm kg kg
B T b t
sw-800.440 1315 910 1810 1245 785 89,5 500 200 x 40
zsw-700.416 1030 655 1045 685 11,5 120 Zusatzboden
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit! zsw-800.416 1230 755 1245 785 15,5 120 Zusatzboden
*Statische Flächenlast; Gesamttraglast des Transportgerätes darf nicht überschritten werden! *Statische Flächenlast; Gesamttraglast des Transportgerätes darf nicht überschritten werden!
