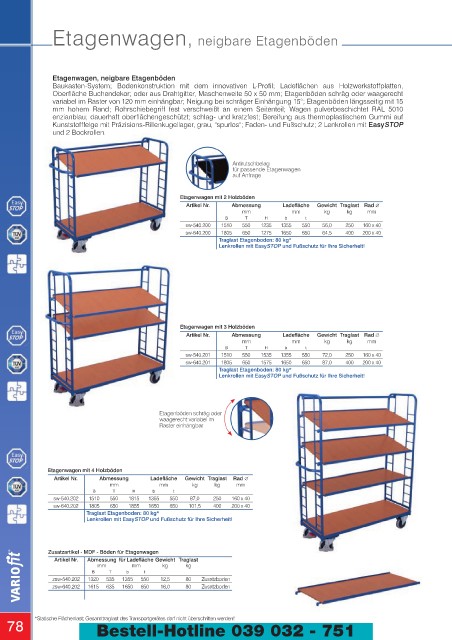

Page 78 - Lagertechnik Transportgeräte Katalog
P. 78
Etagenwagen, neigbare Etagenböden
Etagenwagen, neigbare Etagenböden
Baukasten-System; Bodenkonstruktion mit dem innovativen L-Profil; Ladeflächen aus Holzwerkstoffplatten,
Oberfläche Buchendekor; oder aus Drahtgitter, Maschenweite 50 x 50 mm; Etagenböden schräg oder waagerecht
variabel im Raster von 120 mm einhängbar; Neigung bei schräger Einhängung 15°; Etagenböden längsseitig mit 15
mm hohem Rand; Rohrschiebegriff fest verschweißt an einem Seitenteil; Wagen pulverbeschichtet RAL 5010
enzianblau; dauerhaft oberflächengeschützt; schlag- und kratzfest; Bereifung aus thermoplastischem Gummi auf
Kunststofffelge mit Präzisions-Rillenkugellager, grau, "spurlos"; Faden- und Fußschutz; 2 Lenkrollen mit EasySTOP
und 2 Bockrollen.
Antirutschbelag
für passende Etagenwagen
auf Anfrage
Etagenwagen mit 2 Holzböden
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-540.200 1510 550 1235 1355 550 56,0 250 160 x 40
sw-640.200 1805 650 1275 1650 650 64,5 400 200 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!
Etagenwagen mit 3 Holzböden
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-540.201 1510 550 1535 1355 550 72,0 250 160 x 40
sw-640.201 1805 650 1575 1650 650 87,0 400 200 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!
Etagenböden schräg oder
waagerecht variabel im
Raster einhängbar
Etagenwagen mit 4 Holzböden
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-540.202 1510 550 1815 1355 550 87,0 250 160 x 40
sw-640.202 1805 650 1855 1650 650 101,5 400 200 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!
Zusatzartikel - MDF - Böden für Etagenwagen
Artikel Nr. Abmessung für Ladefläche Gewicht Traglast
mm mm kg kg
B T b t
zsw-540.202 1320 535 1355 550 12,5 80 Zusatzboden
zsw-640.202 1615 635 1650 650 16,0 80 Zusatzboden
78 *Statische Flächenlast; Gesamttraglast des Transportgerätes darf nicht überschritten werden!
Bestell-Hotline 039 032 - 751
