Etagenwagen, neigbare Etagenböden Eurokastenwagen

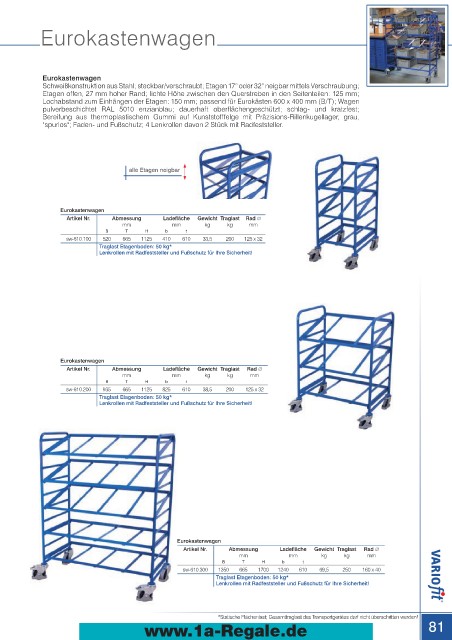

Etagenwagen, neigbare Etagenböden Eurokastenwagen
Baukasten-System; Bodenkonstruktion mit dem innovativen L-Profil; Ladeflächen aus Drahtgitter, Maschenweite Schweißkonstruktion aus Stahl; steckbar/verschraubt; Etagen 17° oder 32° neigbar mittels Verschraubung;
50 x 50 mm; Etagenböden schräg oder waagerecht variabel im Raster von 120 mm einhängbar; Neigung bei Etagen offen, 27 mm hoher Rand; lichte Höhe zwischen den Querstreben in den Seitenteilen: 125 mm;
schräger Einhängung 15°; Etagenböden längsseitig mit 15 mm hohem Rand; Rohrschiebegriff fest verschweißt an Lochabstand zum Einhängen der Etagen: 150 mm; passend für Eurokästen 600 x 400 mm (B/T); Wagen
einem Seitenteil; Wagen galvanisch verzinkt; Bereifung aus thermoplastischem Gummi auf Kunststofffelge mit pulverbeschichtet RAL 5010 enzianblau; dauerhaft oberflächengeschützt; schlag- und kratzfest;
Präzisions-Rillenkugellager, grau, "spurlos"; Faden- und Fußschutz; 2 Lenkrollen mit EasySTOP und 2 Bockrollen. Bereifung aus thermoplastischem Gummi auf Kunststofffelge mit Präzisions-Rillenkugellager, grau,
"spurlos"; Faden- und Fußschutz; 4 Lenkrollen davon 2 Stück mit Radfeststeller.

alle Etagen neigbar

Etagenwagen mit 2 Drahtgitterböden, verzinkt
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm Eurokastenwagen
B T H b t Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
sw-540.224 1510 550 1235 1355 550 47,0 250 160 x 40 mm mm kg kg mm
sw-640.224 1805 650 1275 1650 650 56,5 400 200 x 40 B T H b t
Traglast Etagenboden: 50 kg* sw-610.100 520 665 1125 410 610 33,5 200 125 x 32
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit! Traglast Etagenboden: 50 kg*
Lenkrollen mit Radfeststeller und Fußschutz für Ihre Sicherheit!

Etagenwagen mit 3 Drahtgitterböden, verzinkt
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-540.226 1510 550 1535 1355 550 59,5 250 160 x 40
sw-640.226 1805 650 1575 1650 650 66,0 400 200 x 40
Traglast Etagenboden: 50 kg* Eurokastenwagen
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit! Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-610.200 935 665 1125 825 610 38,5 200 125 x 32
Traglast Etagenboden: 50 kg*
Lenkrollen mit Radfeststeller und Fußschutz für Ihre Sicherheit!
Etagenböden schräg oder
waagerecht variabel im
Raster einhängbar

Etagenwagen mit 4 Drahtgitterböden, verzinkt
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-540.218 1510 550 1815 1355 550 71,0 250 160 x 40
sw-640.218 1805 650 1855 1650 650 79,0 400 200 x 40
Traglast Etagenboden: 50 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!

Eurokastenwagen
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
Zusatzartikel - Drahtgitterböden, verzinkt für Etagenwagen B T H b t
Artikel Nr. Abmessung für Ladefläche Gewicht Traglast sw-610.300 1350 665 1700 1240 610 69,5 250 160 x 40
mm mm kg kg Traglast Etagenboden: 50 kg*
B T b t Lenkrollen mit Radfeststeller und Fußschutz für Ihre Sicherheit!
zsw-540.218 1320 535 1355 550 9,5 50 Zusatzboden
zsw-640.218 1615 635 1650 650 10,5 50 Zusatzboden

*Statische Flächenlast; Gesamttraglast des Transportgerätes darf nicht überschritten werden! *Statische Flächenlast; Gesamttraglast des Transportgerätes darf nicht überschritten werden!
