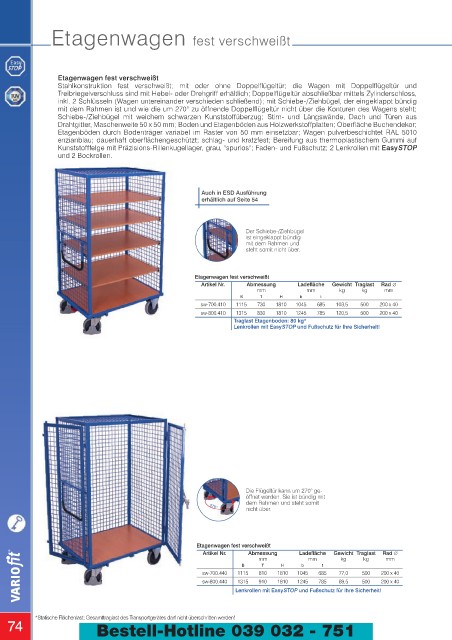

Page 74 - Lagertechnik Transportgeräte Katalog
P. 74
Etagenwagen fest verschweißt
Etagenwagen fest verschweißt
Stahlkonstruktion fest verschweißt; mit oder ohne Doppelflügeltür; die Wagen mit Doppelflügeltür und
Treibriegelverschluss sind mit Hebel- oder Drehgriff erhältlich; Doppelflügeltür abschließbar mittels Zylinderschloss,
inkl. 2 Schlüsseln (Wagen untereinander verschieden schließend); mit Schiebe-/Ziehbügel, der eingeklappt bündig
mit dem Rahmen ist und wie die um 270° zu öffnende Doppelflügeltür nicht über die Konturen des Wagens steht;
Schiebe-/Ziehbügel mit weichem schwarzen Kunststoffüberzug; Stirn- und Längswände, Dach und Türen aus
Drahtgitter, Maschenweite 50 x 50 mm; Boden und Etagenböden aus Holzwerkstoffplatten; Oberfläche Buchendekor;
Etagenböden durch Bodenträger variabel im Raster von 50 mm einsetzbar; Wagen pulverbeschichtet RAL 5010
enzianblau; dauerhaft oberflächengeschützt; schlag- und kratzfest; Bereifung aus thermoplastischem Gummi auf
Kunststofffelge mit Präzisions-Rillenkugellager, grau, "spurlos"; Faden- und Fußschutz; 2 Lenkrollen mit EasySTOP
und 2 Bockrollen.
Auch in ESD Ausführung
erhältlich auf Seite 54
Der Schiebe-/Ziehbügel
ist eingeklappt bündig
mit dem Rahmen und
steht somit nicht über.
Etagenwagen fest verschweißt
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-700.410 1115 730 1810 1045 685 103,5 500 200 x 40
sw-800.410 1315 830 1810 1245 785 120,5 500 200 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!
Die Flügeltür kann um 270° ge-
öffnet werden. Sie ist bündig mit
dem Rahmen und steht somit
270°
nicht über.
Etagenwagen fest verschweißt
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-700.440 1115 810 1810 1045 685 77,0 500 200 x 40
sw-800.440 1315 910 1810 1245 785 89,5 500 200 x 40
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!
*Statische Flächenlast; Gesamttraglast des Transportgerätes darf nicht überschritten werden!
74 Bestell-Hotline 039 032 - 751
