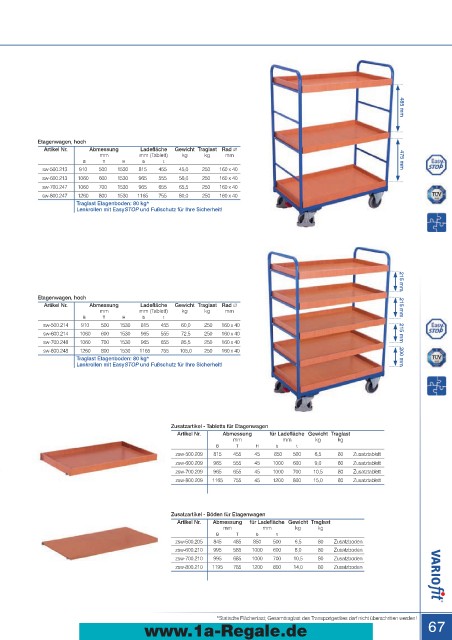

Etagenwagen hoch
Etagenwagen hoch
Baukasten-System; Bodenkonstruktion mit dem innovativen L-Profil;
Boden, Etagenböden und Tabletts aus Holzwerkstoffplatten, Oberfläche
Buchendekor; Etagenböden und Tabletts zum Einhängen, variabel
herausnehmbar; beim Etagenwagen mit Totmannbremse, 485 mm
Rohrschiebegriff mit Totmannsteuerung und zusätzlicher Griffbügel
unterhalb des Schiebebügels; Tabletthöhe 45 mm innen und 60 mm
außen; Wagen pulverbeschichtet RAL 5010 enzianblau; dauerhaft ober-
flächengeschützt; schlag- und kratzfest; Bereifung aus thermo - Etagenwagen, hoch
plastischem Gummi auf Kunststofffelge mit Präzisions-Rillenkugellager, Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
530 mm
grau, "spurlos"; Faden- und Fußschutz; 2 Lenkrollen mit EasySTOP und mm mm (Tablett) kg kg mm
2 Bockrollen, oder 2 Lenkrollen mit Totmannbremse und 2 Bockrollen. B T H b t 475 mm
sw-500.213 910 500 1530 815 455 45,0 250 160 x 40
sw-600.213 1060 600 1530 965 555 56,0 250 160 x 40
Auch in ESD Ausführung
erhältlich auf Seite 49 sw-700.247 1060 700 1530 965 655 65,5 250 160 x 40
sw-800.247 1260 800 1530 1165 755 80,0 250 160 x 40
535 mm
Etagenwagen, hoch Traglast Etagenboden: 80 kg*
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅ Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!
mm mm kg kg mm
B T H b t
sw-500.211 910 500 1530 850 500 42,0 250 160 x 40
sw-600.211 1060 600 1530 1000 600 51,0 250 160 x 40
sw-700.245 1060 700 1530 1000 700 60,0 250 160 x 40
1530
1260
1200
sw-800.245 Traglast Etagenboden: 80 kg* 800 73,0 250 160 x 40
800
Totmannbremse Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit! 215 mm
Etagenwagen, hoch
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅ 215 mm
mm mm (Tablett) kg kg mm
B T H b t
sw-500.214 910 500 1530 815 455 60,0 250 160 x 40
sw-600.214 1060 600 1530 965 555 72,5 250 160 x 40 215 mm
sw-700.248 1060 700 1530 965 655 85,5 250 160 x 40
sw-800.248 1260 800 1530 1165 755 105,0 250 160 x 40
Traglast Etagenboden: 80 kg* 200 mm
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!
530 mm
Etagenwagen, hoch mit Totmannbremse
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-600.265 1220 610 1530 1000 600 56,5 250 160 x 40
535 mm
Traglast Etagenboden: 80 kg*
Lenkrollen mit Totmannbremse und Fußschutz für Ihre Sicherheit! Zusatzartikel - Tabletts für Etagenwagen
Artikel Nr. Abmessung für Ladefläche Gewicht Traglast
mm mm kg kg
B T H b t
zsw-500.209 815 455 45 850 500 6,5 80 Zusatztablett
zsw-600.209 965 555 45 1000 600 9,0 80 Zusatztablett
zsw-700.209 965 655 45 1000 700 10,5 80 Zusatztablett
zsw-800.209 1165 755 45 1200 800 15,0 80 Zusatztablett
255 mm
Auch in ESD Ausführung
erhältlich auf Seite 49 255 mm
Zusatzartikel - Böden für Etagenwagen
Etagenwagen, hoch Artikel Nr. Abmessung für Ladefläche Gewicht Traglast
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅ 255 mm mm mm kg kg
mm mm kg kg mm B T b t
B T H b t zsw-500.205 845 485 850 500 6,5 80 Zusatzboden
sw-500.212 910 500 1530 850 500 54,0 250 160 x 40 zsw-600.210 995 585 1000 600 8,0 80 Zusatzboden
sw-600.212 1060 600 1530 1000 600 68,5 250 160 x 40 260 mm zsw-700.210 995 685 1000 700 10,5 80 Zusatzboden
sw-700.246 1060 700 1530 1000 700 80,5 250 160 x 40 zsw-800.210 1195 785 1200 800 14,0 80 Zusatzboden
sw-800.246 1260 800 1530 1200 800 101,5 250 160 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!
*Statische Flächenlast; Gesamttraglast des Transportgerätes darf nicht überschritten werden! *Statische Flächenlast; Gesamttraglast des Transportgerätes darf nicht überschritten werden!
