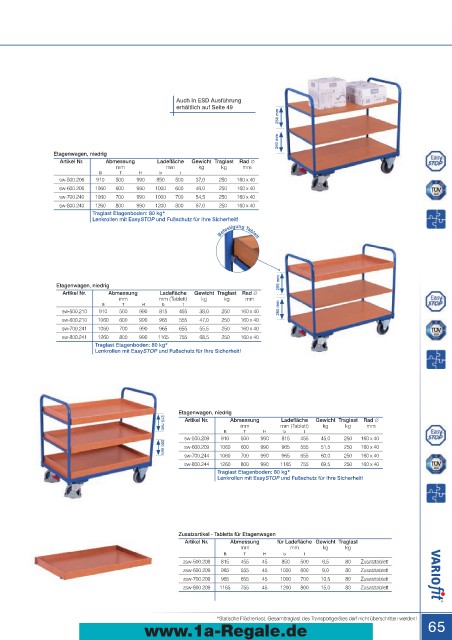

Page 65 - Lagertechnik Transportgeräte Katalog

Etagenwagen niedrig

Etagenwagen niedrig
Befestigung Etagenboden
Baukasten-System; Bodenkonstruktion mit dem innovativen L-Profil;
Boden, Etagenböden und Tabletts aus Holzwerkstoffplatten, Oberfläche
Buchendekor; Etagenböden und Tabletts zum Einhängen, variabel Auch in ESD Ausführung
herausnehmbar; Tabletthöhe 45 mm innen und 60 mm außen; Wagen erhältlich auf Seite 49
pulverbeschichtet RAL 5010 enzianblau; dauerhaft oberflächengeschützt; 255 mm
schlag- und kratzfest; Bereifung aus thermoplastischem Gummi auf
Kunststofffelge mit Präzisions-Rillenkugellager, grau, "spurlos"; Faden-
und Fußschutz; 2 Lenkrollen mit EasySTOP und 2 Bockrollen. 260 mm
535 mm Etagenwagen, niedrig Abmessung Ladefläche Gewicht Traglast Rad ∅ Etagenwagen, niedrig Abmessung Ladefläche Gewicht Traglast Rad ∅
Artikel Nr.
Artikel Nr.
mm mm kg kg mm mm mm kg kg mm
B T H b t B T H b t
sw-500.205 910 500 990 850 500 31,5 250 160 x 40 sw-500.206 910 500 990 850 500 37,0 250 160 x 40
sw-600.205 1060 600 990 1000 600 43,0 250 160 x 40 sw-600.206 1060 600 990 1000 600 46,0 250 160 x 40
sw-700.239 1060 700 990 1000 700 48,0 250 160 x 40 sw-700.240 1060 700 990 1000 700 54,5 250 160 x 40
sw-800.239 1260 800 990 1200 800 52,5 250 160 x 40 sw-800.240 1260 800 990 1200 800 67,0 250 160 x 40
Traglast Etagenboden: 80 kg* Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit! Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!

Befestigung Tablett

255 mm
Etagenwagen, niedrig Etagenwagen, niedrig
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅ Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm (Tablett) kg kg mm mm mm (Tablett) kg kg mm
B T H b t B T H b t
sw-500.207 910 500 990 815 455 34,0 250 160 x 40 sw-500.210 910 500 990 815 455 38,0 250 160 x 40 260 mm
535 mm
sw-600.207 1060 600 990 965 555 43,0 250 160 x 40 sw-600.210 1060 600 990 965 555 47,0 250 160 x 40
sw-700.242 1060 700 990 965 655 51,0 250 160 x 40 sw-700.241 1060 700 990 965 655 55,5 250 160 x 40
sw-800.242 1260 800 990 1165 755 63,5 250 160 x 40 sw-800.241 1260 800 990 1165 755 68,5 250 160 x 40
Traglast Etagenboden: 80 kg* Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit! Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!

Etagenwagen, niedrig Etagenwagen, niedrig
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅ Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm (Tablett) kg kg mm 215 mm mm mm (Tablett) kg kg mm
B T H b t B T H b t
sw-500.208 910 500 990 815 455 35,0 250 160 x 40 475 mm sw-500.209 910 500 990 815 455 45,0 250 160 x 40
sw-600.208 1060 600 990 965 555 43,5 250 160 x 40 200 mm sw-600.209 1060 600 990 965 555 51,5 250 160 x 40
sw-700.243 1060 700 990 965 655 52,5 250 160 x 40 sw-700.244 1060 700 990 965 655 60,0 250 160 x 40
sw-800.243 1260 800 990 1165 755 64,5 250 160 x 40 sw-800.244 1260 800 990 1165 755 69,5 250 160 x 40
Traglast Etagenboden: 80 kg* Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit! Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!

Zusatzartikel - Böden für Etagenwagen Zusatzartikel - Tabletts für Etagenwagen
Artikel Nr. Abmessung für Ladefläche Gewicht Traglast Artikel Nr. Abmessung für Ladefläche Gewicht Traglast
mm mm kg kg mm mm kg kg
B T b t B T H b t
zsw-500.205 845 485 850 500 6,5 80 Zusatzboden zsw-500.209 815 455 45 850 500 6,5 80 Zusatztablett
zsw-600.210 995 585 1000 600 8,0 80 Zusatzboden zsw-600.209 965 555 45 1000 600 9,0 80 Zusatztablett
zsw-700.210 995 685 1000 700 10,5 80 Zusatzboden zsw-700.209 965 655 45 1000 700 10,5 80 Zusatztablett
zsw-800.210 1195 785 1200 800 14,0 80 Zusatzboden zsw-800.209 1165 755 45 1200 800 15,0 80 Zusatztablett

*Statische Flächenlast; Gesamttraglast des Transportgerätes darf nicht überschritten werden!
64 *Statische Flächenlast; Gesamttraglast des Transportgerätes darf nicht überschritten werden! www.1a-Regale.de 65
