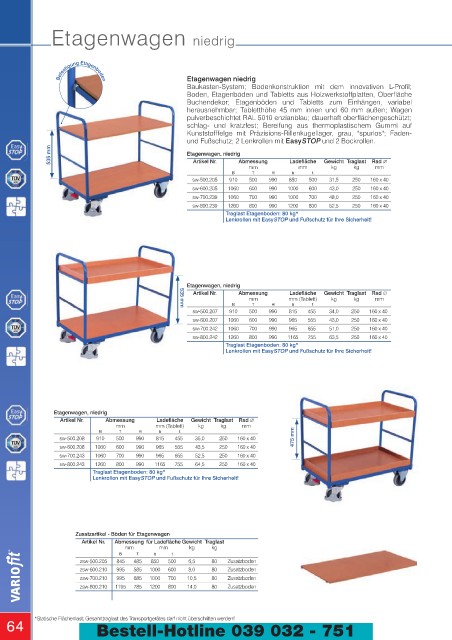

Etagenwagen niedrig
Etagenwagen niedrig
Befestigung Etagenboden
Baukasten-System; Bodenkonstruktion mit dem innovativen L-Profil;
Boden, Etagenböden und Tabletts aus Holzwerkstoffplatten, Oberfläche
Buchendekor; Etagenböden und Tabletts zum Einhängen, variabel
herausnehmbar; Tabletthöhe 45 mm innen und 60 mm außen; Wagen
pulverbeschichtet RAL 5010 enzianblau; dauerhaft oberflächengeschützt;
schlag- und kratzfest; Bereifung aus thermoplastischem Gummi auf
Kunststofffelge mit Präzisions-Rillenkugellager, grau, "spurlos"; Faden-
und Fußschutz; 2 Lenkrollen mit EasySTOP und 2 Bockrollen.
535 mm Etagenwagen, niedrig Abmessung Ladefläche Gewicht Traglast Rad ∅
Artikel Nr.
mm mm kg kg mm
B T H b t
sw-500.205 910 500 990 850 500 31,5 250 160 x 40
sw-600.205 1060 600 990 1000 600 43,0 250 160 x 40
sw-700.239 1060 700 990 1000 700 48,0 250 160 x 40
sw-800.239 1260 800 990 1200 800 52,5 250 160 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!
Etagenwagen, niedrig
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm (Tablett) kg kg mm
B T H b t
535 mm
sw-500.207 910 500 990 815 455 34,0 250 160 x 40
sw-600.207 1060 600 990 965 555 43,0 250 160 x 40
sw-700.242 1060 700 990 965 655 51,0 250 160 x 40
sw-800.242 1260 800 990 1165 755 63,5 250 160 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!
Etagenwagen, niedrig
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm (Tablett) kg kg mm
B T H b t
sw-500.208 910 500 990 815 455 35,0 250 160 x 40 475 mm
sw-600.208 1060 600 990 965 555 43,5 250 160 x 40
sw-700.243 1060 700 990 965 655 52,5 250 160 x 40
sw-800.243 1260 800 990 1165 755 64,5 250 160 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!
Zusatzartikel - Böden für Etagenwagen
Artikel Nr. Abmessung für Ladefläche Gewicht Traglast
mm mm kg kg
B T b t
zsw-500.205 845 485 850 500 6,5 80 Zusatzboden
zsw-600.210 995 585 1000 600 8,0 80 Zusatzboden
zsw-700.210 995 685 1000 700 10,5 80 Zusatzboden
zsw-800.210 1195 785 1200 800 14,0 80 Zusatzboden
64 *Statische Flächenlast; Gesamttraglast des Transportgerätes darf nicht überschritten werden!
