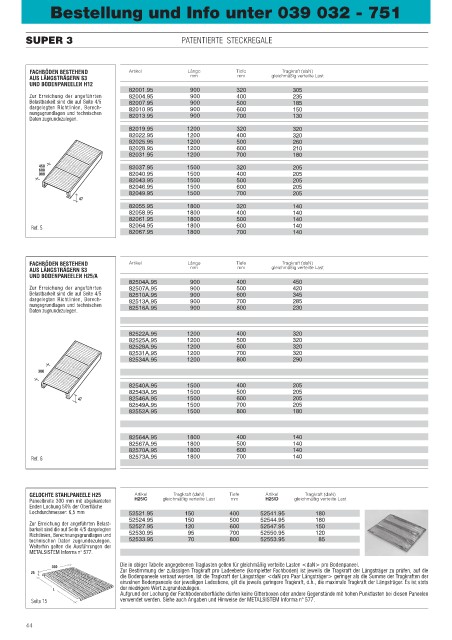

Page 44 - Prospekt Steckregale SUPER 1-2-3

Bestellung und Info unter 039 032 - 751

SUPER 3 PATENTIERTE STECKREGALE

FACHBÖDEN BESTEHEND Artikel Länge Tiefe Tragkraft (daN)
AUS LÄNGSTRÄGERN S3 mm mm gleichmäßig verteilte Last
UND BODENPANEELEN H12
82001.95 900 320 305
Zur Erreichung der angeführten 82004.95 900 400 235
Belastbarkeit sind die auf Seite 4/5 82007.95 900 500 185
dargelegten Richtlinien, Berech- 82010.95 900 600 150
nungsgrundlagen und technischen 82013.95 900 700 130
Daten zugrundezulegen.
82019.95 1200 320 320
82022.95 1200 400 320
82025.95 1200 500 260
82028.95 1200 600 210
82031.95 1200 700 180
450 82037.95 1500 320 205
600
900 82040.95 1500 400 205
82043.95 1500 500 205
82046.95 1500 600 205
82049.95 1500 700 205
47
82055.95 1800 320 140
82058.95 1800 400 140
82061.95 1800 500 140
Ref. 5 82064.95 1800 600 140
82067.95 1800 700 140

FACHBÖDEN BESTEHEND Artikel Länge Tiefe Tragkraft (daN)
AUS LÄNGSTRÄGERN S3 mm mm gleichmäßig verteilte Last
UND BODENPANEELEN H25/A
82504A.95 900 400 450
Zur Erreichung der angeführten 82507A.95 900 500 420
Belastbarkeit sind die auf Seite 4/5 82510A.95 900 600 345
dargelegten Richtlinien, Berech- 82513A.95 900 700 285
nungsgrundlagen und technischen 82516A.95 900 800 230
Daten zugrundezulegen.

82522A.95 1200 400 320
82525A.95 1200 500 320
82528A.95 1200 600 320
82531A.95 1200 700 320
82534A.95 1200 800 290
300
82540A.95 1500 400 205
82543A.95 1500 500 205
47 82546A.95 1500 600 205
82549A.95 1500 700 205
82552A.95 1500 800 180

82564A.95 1800 400 140
82567A.95 1800 500 140
82570A.95 1800 600 140
Ref. 6 82573A.95 1800 700 140

GELOCHTE STAHLPANEELE H25 Artikel Tragkraft (daN) Tiefe Artikel Tragkraft (daN)
Paneelbreite 300 mm mit abgekanteten H25/C gleichmäßig verteilte Last mm H25/D gleichmäßig verteilte Last
Enden Lochung 50% der Oberfläche
Lochdurchmesser: 6,5 mm 52521.95 150 400 52541.95 180
52524.95 150 500 52544.95 180
Zur Erreichung der angeführten Belast- 52527.95 120 600 52547.95 150
barkeit sind die auf Seite 4/5 dargelegten
Richtlinien, Berechnungsgrundlagen und 52530.95 95 700 52550.95 120
technischen Daten zugrundezulegen. 52533.95 70 800 52553.95 85
Weiterhin gelten die Ausführungen der
METALSISTEM Informa n° 577.
Die in obiger Tabelle angegebenen Traglasten gelten für gleichmäßig verteilte Lasten <daN> pro Bodenpaneel.
300
25 Zur Bestimmung der zulässigen Tragkraft pro Ladeebene (kompletter Fachboden) ist jeweils die Tragkraft der Längsträger zu prüfen, auf die
die Bodenpaneele verbaut werden. Ist die Tragkraft der Längsträger <daN pro Paar Längsträger> geringer als die Summe der Tragkraften der
einzelnen Bodenpaneele der jeweiligen Ladeebene, gilt die jeweils geringere Tragkraft, d.h., die maximale Tragkraft der Längsträger. Es ist stets
L der niedrigere Wert zugrundezulegen.
Aufgrund der Lochung der Fachbodenoberfläche dürfen keine Gitterboxen oder andere Gegenstände mit hohen Punktlasten bei diesen Paneelen
Seite 15 verwendet werden. Siehe auch Angaben und Hinweise der METALSISTEM Informa n° 577.
