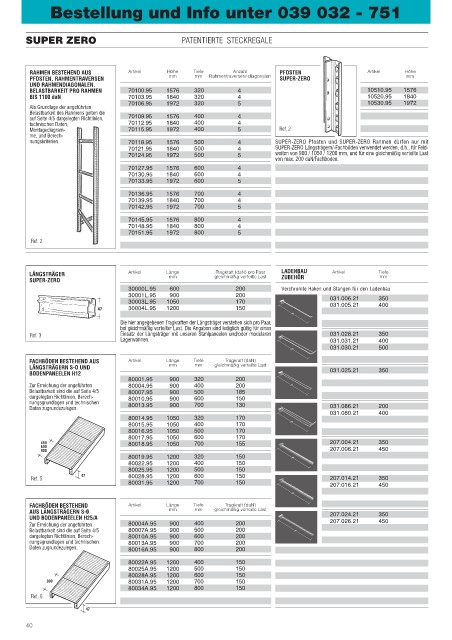

Page 40 - Prospekt Steckregale SUPER 1-2-3
P. 40
Bestellung und Info unter 039 032 - 751
SUPER ZERO PATENTIERTE STECKREGALE
Anzahl
RAHMEN BESTEHEND AUS Artikel Höhe Tiefe Rahmentraversen/-diagonalen PFOSTEN Artikel Höhe
mm
mm
mm
PFOSTEN, RAHMENTRAVERSEN SUPER-ZERO
UND RAHMENDIAGONALEN.
BELASTBARKEIT PRO RAHMEN 70100.95 1576 320 4 10510.95 1576
BIS 1100 daN 70103.95 1840 320 4 10520.95 1840
70106.95 1972 320 5 10530.95 1972
Als Grundlage der angeführten
Belastbarkeit des Rahmens gelten die
auf Seite 4/5 dargelegten Richtlinien, 70109.95 1576 400 4
technischen Daten, 70112.95 1840 400 4
Montagediagram- 70115.95 1972 400 5 Ref. 2
me, und Berech-
nungskriterien. 70118.95 1576 500 4 SUPER-ZERO Pfosten und SUPER-ZERO Rahmen dürfen nur mit
70121.95 1840 500 4 SUPER-ZERO Längsträgern/-Fachböden verwendet werden, d.h., für Feld-
70124.95 1972 500 5 weiten von 900 / 1050 / 1200 mm, und für eine gleichmäßig verteilte Last
von max. 200 daN/Fachboden.
70127.95 1576 600 4
70130.95 1840 600 4
70133.95 1972 600 5
70136.95 1576 700 4
70139.95 1840 700 4
70142.95 1972 700 5
70145.95 1576 800 4
70148.95 1840 800 4
70151.95 1972 800 5
Ref. 2
Tragkraft (daN) pro Paar
LÄNGSTRÄGER Artikel Länge gleichmäßig verteilte Last LADENBAU Artikel Tiefe
ZUBEHÖR
mm
mm
SUPER-ZERO
30000L.95 600 200 Verchromte Haken und Stangen für den Ladenbau
30001L.95 900 200
30003L.95 1050 170 031.006.21 350
031.005.21
400
47 30004L.95 1200 150
Die hier angegebenen Tragkraften der Längsträger verstehen sich pro Paar,
bei gleichmäßig verteilter Last. Die Angaben sind lediglich gültig für einen
Ref. 3 Einsatz der Längsträger mit unseren Stahlpaneelen und/oder modularen 031.028.21 350
Lagerwannen. 031.031.21 400
031.030.21 500
Tragkraft (daN)
FACHBÖDEN BESTEHEND AUS Artikel Länge Tiefe gleichmäßig verteilte Last
mm
mm
LÄNGSTRÄGERN S-O UND 031.025.21 350
BODENPANEELEN H12
80001.95 900 320 200
Zur Erreichung der angeführten 80004.95 900 400 200
Belastbarkeit sind die auf Seite 4/5 80007.95 900 500 185
dargelegten Richtlinien, Berech- 80010.95 900 600 150
nungsgrundlagen und technischen 80013.95 900 700 130
Daten zugrundezulegen. 031.086.21 200
031.080.21 400
80014.95 1050 320 170
80015.95 1050 400 170
80016.95 1050 500 170
80017.95 1050 600 170
450 80018.95 1050 700 155 207.004.21 350
600
900 207.006.21 450
80019.95 1200 320 150
80022.95 1200 400 150
80025.95 1200 500 150
47 80028.95 1200 600 150
Ref. 5 207.014.21 350
80031.95 1200 700 150 207.016.21 450
FACHBÖDEN BESTEHEND Artikel Länge Tiefe Tragkraft (daN)
AUS LÄNGSTRÄGERN S-0 mm mm gleichmäßig verteilte Last 207.024.21 350
UND BODENPANEELEN H25/A 207.026.21 450
Zur Erreichung der angeführten 80004A.95 900 400 200
Belastbarkeit sind die auf Seite 4/5 80007A.95 900 500 200
dargelegten Richtlinien, Berech- 80010A.95 900 600 200
nungsgrundlagen und technischen 80013A.95 900 700 200
Daten zugrundezulegen. 80016A.95 900 800 200
80022A.95 1200 400 150
80025A.95 1200 500 150
80028A.95 1200 600 150
300 80031A.95 1200 700 150
80034A.95 1200 800 150
Ref. 6
47
40
