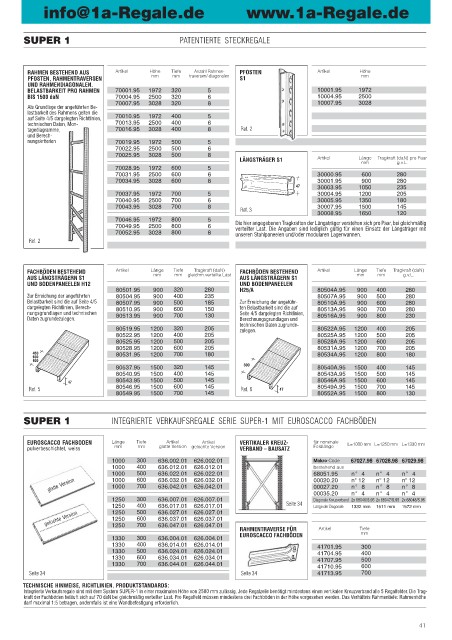

Page 41 - Prospekt Steckregale SUPER 1-2-3
P. 41
info@1a-Regale.de www.1a-Regale.de
SUPER 1 PATENTIERTE STECKREGALE
Anzahl Rahmen-
RAHMEN BESTEHEND AUS Artikel Höhe Tiefe traversen/-diagonalen PFOSTEN Artikel Höhe
mm
mm
mm
PFOSTEN, RAHMENTRAVERSEN S1
UND RAHMENDIAGONALEN.
BELASTBARKEIT PRO RAHMEN 70001.95 1972 320 5 10001.95 1972
BIS 1500 daN 70004.95 2500 320 6 10004.95 2500
70007.95 3028 320 8 10007.95 3028
Als Grundlage der angeführten Be-
lastbarkeit des Rahmens gelten die
auf Seite 4/5 dargelegten Richtlinien, 70010.95 1972 400 5
technischen Daten, Mon- 70013.95 2500 400 6
tagediagramme, 70016.95 3028 400 8 Ref. 2
und Berech-
nungskriterien 70019.95 1972 500 5
70022.95 2500 500 6
70025.95 3028 500 8
LÄNGSTRÄGER S1 Artikel Länge Tragkraft (daN) pro Paar
g.v.L.
mm
70028.95 1972 600 5
70031.95 2500 600 6 30000.95 600 280
70034.95 3028 600 8 30001.95 900 280
47 30003.95 1050 235
70037.95 1972 700 5 30004.95 1200 205
70040.95 2500 700 6 30005.95 1350 180
70043.95 3028 700 8 Ref. 3 30007.95 1500 145
1650
120
30008.95
70046.95 1972 800 5
70049.95 2500 800 6 Die hier angegebenen Tragkraften der Längsträger verstehen sich pro Paar, bei gleichmäßig
verteilter Last. Die Angaben sind lediglich gültig für einen Einsatz der Längsträger mit
70052.95 3028 800 8 unseren Stahlpaneelen und/oder modularen Lagerwannen.
Ref. 2
Tragkraft (daN)
FACHBÖDEN BESTEHEND Artikel Länge Tiefe gleichm.verteilte Last FACHBÖDEN BESTEHEND Artikel Länge Tiefe Tragkraft (daN)
mm
mm
g.v.L.
mm
mm
AUS LÄNGSTRÄGERN S1 AUS LÄNGSTRÄGERN S1
UND BODENPANEELEN H12 UND BODENPANEELEN
80501.95 900 320 280 H25/A 80504A.95 900 400 280
Zur Erreichung der angeführten 80504.95 900 400 235 80507A.95 900 500 280
Belastbarkeit sind die auf Seite 4/5 80507.95 900 500 185 Zur Erreichung der angeführ- 80510A.95 900 600 280
dargelegten Richtlinien, Berech- 80510.95 900 600 150 ten Belastbarkeit sind die auf 80513A.95 900 700 280
nungsgrundlagen und technischen 80513.95 900 700 130 Seite 4/5 dargelegten Richtlinien, 80516A.95 900 800 230
Daten zugrundezulegen. Berechnungsgrundlagen und
technischen Daten zugrunde-
80519.95 1200 320 205 zulegen. 80522A.95 1200 400 205
80522.95 1200 400 205 80525A.95 1200 500 205
80525.95 1200 500 205 80528A.95 1200 600 205
80528.95 1200 600 205 80531A.95 1200 700 205
450 80531.95 1200 700 180 80534A.95 1200 800 180
600
900
80537.95 1500 320 145 300 80540A.95 1500 400 145
80540.95 1500 400 145 80543A.95 1500 500 145
80543.95 1500 500 145 80546A.95 1500 600 145
47
Ref. 5 80546.95 1500 600 145 Ref. 6 47 80549A.95 1500 700 145
80549.95 1500 700 145 80552A.95 1500 800 130
SUPER 1 INTEGRIERTE VERKAUFSREGALE SERIE SUPER-1 MIT EUROSCACCO FACHBÖDEN
EUROSCACCO FACHBODEN Länge Tiefe Artikel Artikel VERTIKALER KREUZ- für nominale L=1000 mm L=1250 mm L=1330 mm
pulverbeschichtet, weiss mm mm glatte Version gelochte Version VERBAND – BAUSATZ Feldlänge
1000 300 636.002.01 626.002.01 Makro-Code 67027.98 67028.98 67029.98
1000 400 636.012.01 626.012.01 bestehend aus
1000 500 636.022.01 626.022.01 68051.95 n° 4 n° 4 n° 4
glatte Version 1000 600 636.032.01 626.032.01 00020.20 n° 12 n° 12 n° 12
626.042.01
636.042.01
n° 8
700
n° 8
1000
00027.20
n° 8
1250 300 636.007.01 626.007.01 00035.20 n° 4 n° 4 n° 4
2x 68046/S.95 2x 68047/S.95 2x 68048/S.95
Diagonale Kreuzverband
1250 400 636.017.01 626.017.01 Seite 34 Länge der Diagonale 1332 mm 1511 mm 1572 mm
gelochte Version 1250 500 636.027.01 626.027.01
600
626.037.01
636.037.01
1250
700
1250
636.047.01
626.047.01
RAHMENTRAVERSE FÜR Artikel Tiefe
mm
1330 300 636.004.01 626.004.01 EUROSCACCO FACHBÖDEN
1330 400 636.014.01 626.014.01 41701.95 300
1330 500 636.024.01 626.024.01 41704.95 400
1330 600 636.034.01 626.034.01 41707.95 500
1330 700 636.044.01 626.044.01 41710.95 600
Seite 34 Seite 34 41713.95 700
TECHNISCHE HINWEISE, RICHTLINIEN, PRODUKTSTANDARDS:
Integrierte Verkaufsregale sind mit dem System SUPER-1 in einer maximalen Höhe von 2500 mm zulässig. Jede Regalzeile benötigt mindestens einen vertikalen Kreuzverband alle 5 Regalfelder. Die Trag-
kraft der Fachböden beläuft sich auf 70 daN bei gleichmäßig verteilter Last. Pro Regalfeld müssen mindestens drei Fachböden in der Höhe vorgesehen werden. Das Verhältnis Rahmentiefe: Rahmenhöhe
darf maximal 1:5 betragen, andernfalls ist eine Wandbefestigung erforderlich.
41
