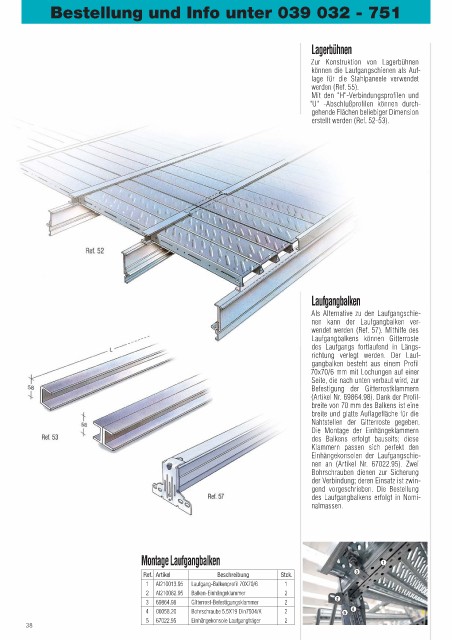

Page 38 - Prospekt Steckregale SUPER 1-2-3

Bestellung und Info unter 039 032 - 751

Lagerbühnen

Zur Konstruktion von Lagerbühnen
können die Laufgangschienen als Auf-
lage für die Stahlpaneele verwendet
werden (Ref. 55).
Mit den "H"-Verbindungsprofilen und
"U" -Abschlußprofilen können durch-
gehende Flächen beliebiger Dimension
erstellt werden (Ref. 52-53).

Laufgangbalken

Als Alternative zu den Laufgangschie-
nen kann der Laufgangbalken ver-
wendet werden (Ref. 57). Mithilfe des
Laufgangbalkens können Gitterroste
des Laufgangs fortlaufend in Längs-
richtung verlegt werden. Der Lauf-
gangbalken besteht aus einem Profil
70x70/6 mm mit Lochungen auf einer
Seite, die nach unten verbaut wird, zur
Befestigung der Gitterrostklammern
(Artikel Nr. 69864.98). Dank der Profil-
breite von 70 mm des Balkens ist eine
breite und glatte Auflagefläche für die
Nahtstellen der Gitterroste gegeben.
Die Montage der Einhängeklammern
des Balkens erfolgt bauseits; diese
Klammern passen sich perfekt den
Einhängekonsolen der Laufgangschie-
nen an (Artikel Nr. 67022.95). Zwei
Bohrschrauben dienen zur Sicherung
der Verbindung; deren Einsatz ist zwin-
gend vorgeschrieben. Die Bestellung
des Laufgangbalkens erfolgt in Nomi-
nalmassen.

Montage Laufgangbalken 1

3
Ref. Artikel Beschreibung Stck.
1 AI210013.95 Laufgang-Balkenprofil 70X70/6 1
2 AI210082.95 Balken-Einhängeklammer 2
2
3 69864.98 Gitterrost-Befestigungsklammer 2
4 00058.20 Bohrschraube 5.5X19 Din7504/K 2 5 4
5 67022.95 Einhängekonsole Laufgangträger 2
