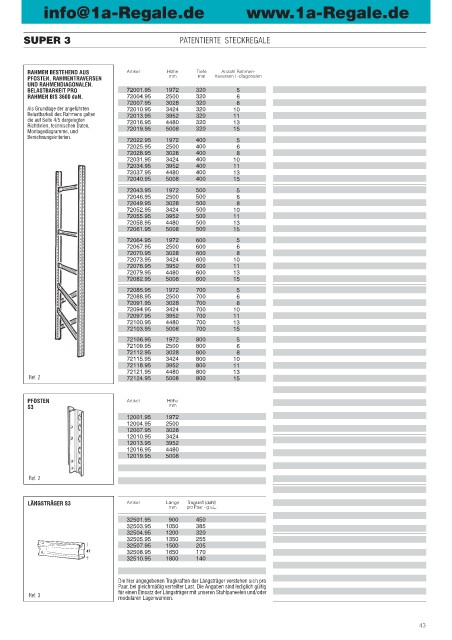

Page 43 - Prospekt Steckregale SUPER 1-2-3

info@1a-Regale.de www.1a-Regale.de

SUPER 3 PATENTIERTE STECKREGALE

RAHMEN BESTEHEND AUS Artikel Höhe Tiefe Anzahl Rahmen-
PFOSTEN, RAHMENTRAVERSEN mm mm traversen / -diagonalen
UND RAHMENDIAGONALEN.
BELASTBARKEIT PRO 72001.95 1972 320 5
RAHMEN BIS 3600 daN. 72004.95 2500 320 6
72007.95 3028 320 8
Als Grundlage der angeführten 72010.95 3424 320 10
Belastbarkeit des Rahmens gelten 72013.95 3952 320 11
die auf Seite 4/5 dargelegten 72016.95 4480 320 13
Richtlinien, technischen Daten, 72019.95 5008 320
Montagediagramme, und 15
Berechnungskriterien. 72022.95 1972 400 5
72025.95 2500 400 6
72028.95 3028 400 8
72031.95 3424 400 10
72034.95 3952 400 11
72037.95 4480 400 13
72040.95 5008 400 15
72043.95 1972 500 5
72046.95 2500 500 6
72049.95 3028 500 8
72052.95 3424 500 10
72055.95 3952 500 11
72058.95 4480 500 13
72061.95 5008 500 15
72064.95 1972 600 5
72067.95 2500 600 6
72070.95 3028 600 8
72073.95 3424 600 10
72076.95 3952 600 11
72079.95 4480 600 13
72082.95 5008 600 15
72085.95 1972 700 5
72088.95 2500 700 6
72091.95 3028 700 8
72094.95 3424 700 10
72097.95 3952 700 11
72100.95 4480 700 13
72103.95 5008 700 15
72106.95 1972 800 5
72109.95 2500 800 6
72112.95 3028 800 8
72115.95 3424 800 10
72118.95 3952 800 11
72121.95 4480 800 13
Ref. 2 72124.95 5008 800 15

PFOSTEN Artikel Höhe
S3 mm
12001.95 1972
12004.95 2500
12007.95 3028
12010.95 3424
12013.95 3952
12016.95 4480
12019.95 5008

Ref. 2

LÄNGSTRÄGER S3 Artikel Länge Tragkraft (daN)
mm pro Paar - g.v.L.
32501.95 900 450
32503.95 1050 385
32504.95 1200 320
32505.95 1350 255
32507.95 1500 205
47 32508.95 1650 170
32510.95 1800 140

Die hier angegebenen Tragkraften der Längsträger verstehen sich pro
Paar, bei gleichmäßig verteilter Last. Die Angaben sind lediglich gültig
Ref. 3 für einen Einsatz der Längsträger mit unseren Stahlpaneelen und/oder
modularen Lagerwannen.
