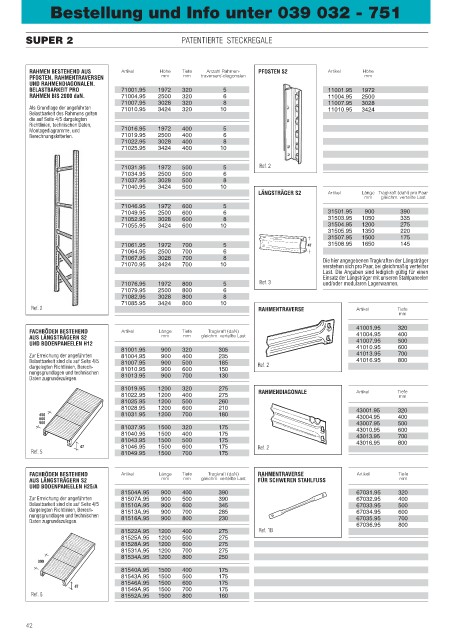

Page 42 - Prospekt Steckregale SUPER 1-2-3
P. 42
Bestellung und Info unter 039 032 - 751
SUPER 2 PATENTIERTE STECKREGALE
RAHMEN BESTEHEND AUS Artikel Höhe Tiefe Anzahl Rahmen- PFOSTEN S2 Artikel Höhe
PFOSTEN, RAHMENTRAVERSEN mm mm traversen/-diagonalen mm
UND RAHMENDIAGONALEN.
BELASTBARKEIT PRO 71001.95 1972 320 5 11001.95 1972
RAHMEN BIS 2000 daN. 71004.95 2500 320 6 11004.95 2500
71007.95 3028 320 8 11007.95 3028
Als Grundlage der angeführten 71010.95 3424 320 10 11010.95 3424
Belastbarkeit des Rahmens gelten
die auf Seite 4/5 dargelegten
Richtlinien, technischen Daten,
Montagediagramme, und 71016.95 1972 400 5
Berechnungskriterien. 71019.95 2500 400 6
71022.95 3028 400 8
71025.95 3424 400 10
71031.95 1972 500 5 Ref. 2
71034.95 2500 500 6
71037.95 3028 500 8
71040.95 3424 500 10
LÄNGSTRÄGER S2 Artikel Länge Tragkraft (daN) pro Paar
mm gleichm. verteilte Last
71046.95 1972 600 5
71049.95 2500 600 6 31501.95 900 390
71052.95 3028 600 8 31503.95 1050 335
71055.95 3424 600 10 31504.95 1200 275
31505.95 1350 220
31507.95 1500 175
71061.95 1972 700 5 47 31508.95 1650 145
71064.95 2500 700 6
71067.95 3028 700 8 Die hier angegebenen Tragkraften der Längsträger
71070.95 3424 700 10 verstehen sich pro Paar, bei gleichmäßig verteilter
Last. Die Angaben sind lediglich gültig für einen
Einsatz der Längsträger mit unseren Stahlpaneelen
71076.95 1972 800 5 Ref. 3 und/oder modularen Lagerwannen.
71079.95 2500 800 6
71082.95 3028 800 8
71085.95 3424 800 10
Ref. 2 RAHMENTRAVERSE Artikel Tiefe
mm
41001.95 320
FACHBÖDEN BESTEHEND Artikel Länge Tiefe Tragkraft (daN) 41004.95 400
AUS LÄNGSTRÄGERN S2 mm mm gleichm. verteilte Last 41007.95 500
UND BODENPANEELEN H12
81001.95 900 320 305 41010.95 600
Zur Erreichung der angeführten 81004.95 900 400 235 41013.95 700
Belastbarkeit sind die auf Seite 4/5 81007.95 900 500 185 41016.95 800
dargelegten Richtlinien, Berech- 81010.95 900 600 150 Ref. 2
nungsgrundlagen und technischen 81013.95 900 700 130
Daten zugrundezulegen.
81019.95 1200 320 275 Artikel Tiefe
81022.95 1200 400 275 RAHMENDIAGONALE mm
81025.95 1200 500 260
81028.95 1200 600 210 43001.95 320
450 81031.95 1200 700 180 43004.95 400
600
900 43007.95 500
81037.95 1500 320 175 43010.95 600
81040.95 1500 400 175 43013.95 700
81043.95 1500 500 175 43016.95 800
47 81046.95 1500 600 175 Ref. 2
Ref. 5 81049.95 1500 700 175
FACHBÖDEN BESTEHEND Artikel Länge Tiefe Tragkraft (daN) RAHMENTRAVERSE Artikel Tiefe
AUS LÄNGSTRÄGERN S2 mm mm gleichm. verteilte Last FÜR SCHWEREN STAHLFUSS mm
UND BODENPANEELEN H25/A
81504A.95 900 400 390 67031.95 320
Zur Erreichung der angeführten 81507A.95 900 500 390 67032.95 400
Belastbarkeit sind die auf Seite 4/5 81510A.95 900 600 345 67033.95 500
dargelegten Richtlinien, Berech- 81513A.95 900 700 285 67034.95 600
nungsgrundlagen und technischen 81516A.95 900 800 230 67035.95 700
Daten zugrundezulegen. 67036.95 800
81522A.95 1200 400 275 Ref. 1B
81525A.95 1200 500 275
81528A.95 1200 600 275
81531A.95 1200 700 275
81534A.95 1200 800 250
300
81540A.95 1500 400 175
81543A.95 1500 500 175
81546A.95 1500 600 175
47 81549A.95 1500 700 175
Ref. 6 81552A.95 1500 800 160
42
