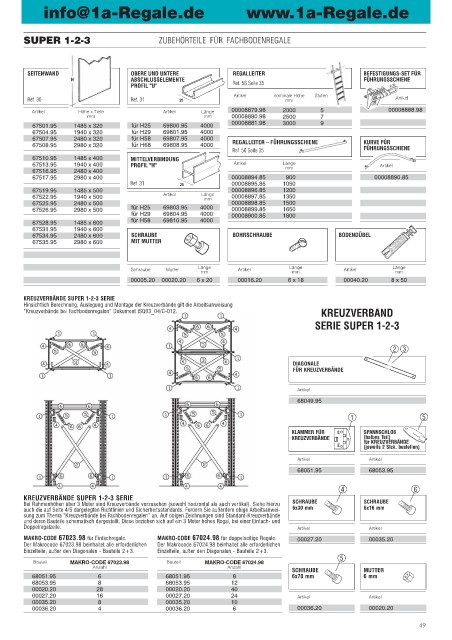

Page 49 - Prospekt Steckregale SUPER 1-2-3
P. 49
info@1a-Regale.de www.1a-Regale.de
SUPER 1-2-3 ZUBEHÖRTEILE FÜR FACHBODENREGALE
SEITENWAND OBERE UND UNTERE REGALLEITER BEFESTIGUNGS-SET FÜR
H ABSCHLUSSELEMENTE FÜHRUNGSSCHIENE
PROFIL "U" Ref. 56 Seite 35
Artikel nominale Höhe Stufen
Ref. 30 Ref. 31 25 mm Artikel
Artikel Höhe x Tiefe Artikel Länge 00008879.98 2000 5 00008888.98
mm mm 00008880.98 2500 7
67501.95 1485 x 320 für H25 69800.95 4000 00008881.98 3000 9
67504.95 1940 x 320 für H29 69801.95 4000
67507.95 2480 x 320 für H58 69807.95 4000 REGALLEITER – FÜHRUNGSSCHIENE KURVE FÜR
67508.95 2980 x 320 für H68 69808.95 4000
Ref. 56 Seite 35 FÜHRUNGSSCHIENE
67510.95 1485 x 400 MITTELVERBINDUNG
67513.95 1940 x 400 PROFIL "H" Artikel Länge Artikel
mm
67516.95 2480 x 400
67517.95 2980 x 400 00008894.85 900 00008890.85
Ref. 31 25 00008895.85 1050
67519.95 1485 x 500 00008896.85 1200
67522.95 1940 x 500 Artikel Länge 00008897.85 1350
mm
67525.95 2480 x 500 00008898.85 1500
67526.95 2980 x 500 für H25 69803.95 4000 00008899.85 1650
für H29 69804.95 4000 00008900.85 1800
67528.95 1485 x 600 für H58 69810.95 4000
67531.95 1940 x 600
67534.95 2480 x 600 SCHRAUBE BOHRSCHRAUBE BODENDÜBEL
67535.95 2980 x 600 MIT MUTTER
Schraube Mutter Länge Artikel Länge Artikel Länge
mm
mm
mm
00005.20 00020.20 6 x 20 00016.20 6 x 18 00040.20 8 x 50
KREUZVERBÄNDE SUPER 1-2-3 SERIE
Hinsichtlich Berechnung, Auslegung und Montage der Kreuzverbände gilt die Arbeitsanweisung
“Kreuzverbände bei Fachbodenregalen” Dokument ISQ03_04/C-012. KREUZVERBAND
SERIE SUPER 1-2-3
2 3
DIAGONALE
FÜR KREUZVERBÄNDE
Artikel
68049.95
1 5
KLAMMER FÜR SPANNSCHLOß
KREUZVERBÄNDE (halbes Teil)
für KREUZVERBÄNDE
(jeweils 2 Stck. bestellen)
Artikel Artikel
68051.95 68053.95
4 6
KREUZVERBÄNDE SUPER 1-2-3 SERIE
Bei Rahmenhöhen über 3 Meter sind Kreuzverbände vorzusehen (sowohl horizontal als auch vertikal). Siehe hierzu SCHRAUBE SCHRAUBE
auch die auf Seite 4/5 dargelegten Richtlinien und Sicherheitsstandards. Fordern Sie außerdem obige Arbeitsanwei- 6x30 mm 6x16 mm
sung zum Thema “Kreuzverbände bei Fachbodenregalen” an. Auf obigen Zeichnungen sind Standard-Kreuzverbände
und deren Bauteile schematisch dargestellt. Diese beziehen sich auf ein 3 Meter hohes Regal, bei einer Einfach- und
Doppelregalzeile. Artikel Artikel
MAKRO-CODE 67023.98 für Einfachregale. MAKRO-CODE 67024.98 für doppelseitige Regale. 00027.20 00035.20
Der Makrocode 67023.98 beinhaltet alle erforderlichen Der Makrocode 67024.98 beinhaltet alle erforderlichen
Einzelteile, außer den Diagonalen - Bauteile 2+3. Einzelteile, außer den Diagonalen - Bauteile 2+3.
5
Bauteil MAKRO-CODE 67023.98 Bauteil MAKRO-CODE 67024.98
Anzahl Anzahl SCHRAUBE MUTTER
68051.95 6 68051.95 8 6x70 mm 6 mm
68053.95 8 68053.95 12
00020.20 28 00020.20 40
00027.20 16 00027.20 24 Artikel Artikel
00035.20 8 00035.20 10
00036.20 4 00036.20 6 00036.20 00020.20
