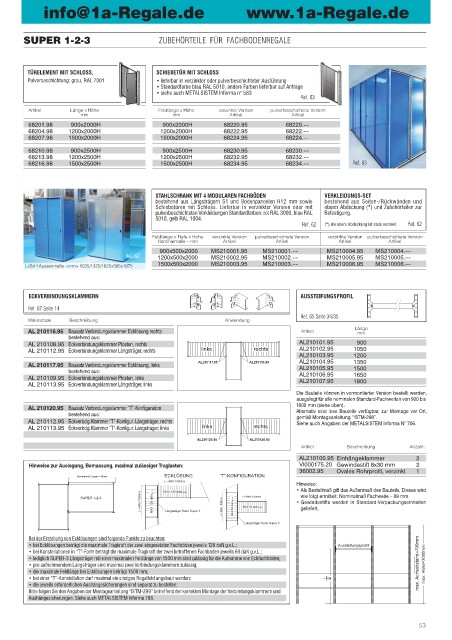

Page 53 - Prospekt Steckregale SUPER 1-2-3

info@1a-Regale.de www.1a-Regale.de

SUPER 1-2-3 ZUBEHÖRTEILE FÜR FACHBODENREGALE

TÜRELEMENT MIT SCHLOSS, SCHIEBETÜR MIT SCHLOSS
Pulverbeschichtung: grau, RAL 7001  lieferbar in verzinkter oder pulverbeschichteter Ausführung
 Standardfarbe blau RAL 5010, andere Farben lieferbar auf Anfrage
 siehe auch METALSISTEM Informa n° 583
Ref. 63
Artikel Länge x Höhe Feldlänge x Höhe verzinkte Version pulverbeschichtete Version
mm mm Artikel Artikel
68201.98 900x2000H 900x2000H 68220.95 68220.--
68204.98 1200x2000H 1200x2000H 68222.95 68222.--
68207.98 1500x2000H 1500x2000H 68224.95 68224.--
68210.98 900x2500H 900x2500H 68230.95 68230.--
68213.98 1200x2500H 1200x2500H 68232.95 68232.--
68216.98 1500x2500H 1500x2500H 68234.95 68234.-- Ref. 63

STAHLSCHRANK MIT 4 MODULAREN FACHBÖDEN VERKLEIDUNGS-SET
bestehend aus Längsträgern S1 und Bodenpaneelen H12 mm sowie bestehend aus Seiten-/Rückwänden und
Schiebetüren mit Schloss. Lieferbar in verzinkter Version oder mit oberer Abdeckung (*) und Zubehörteilen zur
pulverbeschichteten Verkleidungen Standardfarben: rot RAL 3000, blau RAL Befestigung.
5010, gelb RAL 1004.
Ref. 62 (*) die obere Abdeckung ist stets verzinkt. Ref. 62
Feldlänge x Tiefe x Höhe verzinkte Version pulverbeschichtete Version verzinkte Version pulverbeschichtete Version
Nominalmaße – mm Artikel Artikel Artikel Artikel
900x500x2000 MS210001.95 MS210001.-- MS210004.95 MS210004.--
Ref. 62 1200x500x2000 MS210002.95 MS210002.-- MS210005.95 MS210005.--
LxTxH Aussenmaße <mm> 1025/1325/1625x595x1975 1500x500x2000 MS210003.95 MS210003.-- MS210006.95 MS210006.--

ECKVERBINDUNGSKLAMMERN AUSSTEIFUNGSPROFIL
Ref. 67 Seite 14
Ref. 65 Seite 34/35
Makrocode Beschreibung Anwendung
AL 210116.95 Bausatz Verbindungsklammer Ecklösung rechts Artikel Länge
mm
bestehend aus:
AL 210108.95 Eckverbindungsklammer Pfosten, rechts AL210101.95 900
AL 210112.95 Eckverbindungsklammer Längsträger, rechts links rechts AL210102.95 1050
AL210103.95 1200
AL 210117.95 Bausatz Verbindungsklammer Ecklösung, links AL210117.95 AL210116.95 AL210104.95 1350
AL210105.95
bestehend aus: 1500
AL 210109.95 Eckverbindungsklammer Pfosten, links AL210106.95 1650
AL210107.95
AL 210113.95 Eckverbindungsklammer Längsträger, links 1800
Die Bauteile können in vormontierter Version bestellt werden,
ausgelegt für alle nominalen Standard-Fachweiten von 900 bis
AL 210120.95 Bausatz Verbindungsklammer “T”-Konfiguration 1800 mm (siehe oben).
Alternativ sind lose Bauteile verfügbar, zur Montage vor Ort,
bestehend aus: gemäß Montageanleitung “ISTM-298”.
AL 210112.95 Eckverbdg.Klammer “T”-Konfigur. Längsträger, rechts Siehe auch Angaben der METALSISTEM Informa N° 706.
AL 210113.95 Eckverbdg.Klammer “T”-Konfigur. Längsträger, links links rechts
AL210120.95 AL210120.95
Artikel Beschreibung Anzahl:
AL210100.95 Einhängeklammer 2
Hinweise zur Auslegung, Bemassung, maximal zulässiger Traglasten: VI000175.20 Gewindestift 8x30 mm 2
36002.95 Ovales Rohrprofil, verzinkt 1
Nominalmaß Länge + 42mm ECKLÖSUNG “T”-KONFIGURATION
L = MAX 1500mm
Hinweise:
 Als Bestellmaß gilt das Außenmaß des Bauteils. Dieses wird
MAX 120 daN
L = MAX 1500mm MAX 120 daN g.v.L. MAX 120 daN Längsträger Serie Super 3 L = MAX 1500mm MAX 60 daN g.v.L. M MAX 60 daNAX 60 daN g.v.L.  Gewindestifte werden in Standard-Verpackungseinheiten
MAX 120 daN g.v.L.
SUPER 1-2-3 L = MAX 1500mm wie folgt ermittelt: Nominalmaß Fachweite – 89 mm.
geliefert.
Längsträger Serie Super 3
Bei der Erstellung von Ecklösungen sind folgende Punkte zu beachten:
 bei Ecklösungen beträgt die maximale Tragkraft der zwei eingesetzten Fachböden jeweils 120 daN g.v.L.; Aussteifungsprofil
 bei Konstellationen in “T”-Form beträgt die maximale Tragkraft der zwei betroffenen Fachböden jeweils 60 daN g.v.L.;
 lediglich SUPER-3 Längsträger mit einer maximalen Feldlänge von 1500 mm sind zulässig für die Aufnahme von Eckfachböden;
 pro aufnehmendem Längsträger sind maximal zwei Verbindungsklammern zulässig; max. Achsabstand=700mm max. Höhe=3000mm
 die maximale Feldlänge bei Ecklösungen beträgt 1500 mm;
 bei einer “T”-Konstellation darf maximal ein einziges Regalfeld angebaut werden; ~ 3 H
2
 die jeweils erforderlichen Aushängesicherungen sind separat zu bestellen;
Bitte folgen Sie den Angaben der Montageanleitung “ISTM-299” betreffend der korrekten Montage der Verbindungsklammern und
Aushängesicherungen. Siehe auch METALSISTEM Informa 708.
