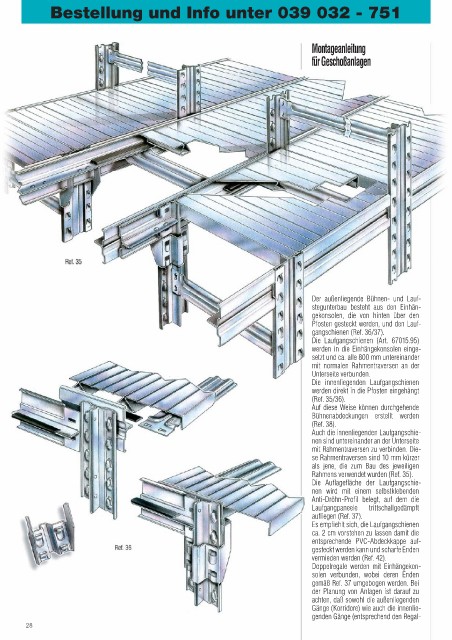

Montageanleitung
für Geschoßanlagen
Der außenliegende Bühnen- und Lauf-
stegunterbau besteht aus den Einhän-
gekonsolen, die von hinten über den
Pfosten gesteckt werden, und den Lauf-
gangschienen (Ref. 36/37).
Die Laufgangschienen (Art. 67015.95)
werden in die Einhängekonsolen einge-
setzt und ca. alle 800 mm untereinander
mit normalen Rahmentraversen an der
Unterseite verbunden.
Die innenliegenden Laufgangschienen
werden direkt in die Pfosten eingehängt
(Ref. 35/36).
Auf diese Weise können durchgehende
Bühnenabdeckungen erstellt werden
(Ref. 38).
Auch die innenliegenden Laufgangschie-
nen sind untereinander an der Unterseite
mit Rahmentraversen zu verbinden. Die-
se Rahmentraversen sind 10 mm kürzer
als jene, die zum Bau des jeweiligen
Rahmens verwendet wurden (Ref. 35).
Die Auflagefläche der Laufgangschie-
nen wird mit einem selbstklebenden
Anti-Dröhn-Profil belegt, auf dem die
Laufgangpaneele trittschallgedämpft
aufliegen (Ref. 37).
Es empfiehlt sich, die Laufgangschienen
ca. 2 cm vorstehen zu lassen damit die
entsprechende PVC-Abdeckkappe auf-
gesteckt werden kann und scharfe Enden
vermieden werden (Ref. 42).
Doppelregale werden mit Einhängekon-
solen verbunden, wobei deren Enden
gemäß Ref. 37 umgebogen werden. Bei
der Planung von Anlagen ist darauf zu
achten, daß sowohl die außenliegenden
Gänge (Korridore) wie auch die innenlie-
genden Gänge (entsprechend den Regal-
