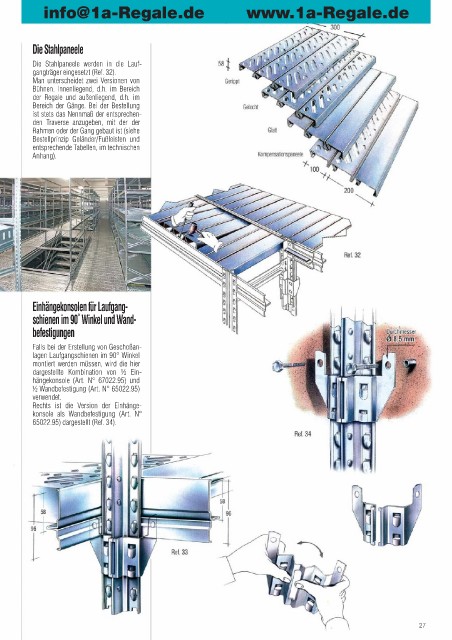

Die Stahlpaneele
Die Stahlpaneele werden in die Lauf-
gangträger eingesetzt (Ref. 32).
Man unterscheidet zwei Versionen von
Bühnen. lnnenliegend, d.h. im Bereich
der Regale und außenliegend, d.h. im
Bereich der Gänge. Bei der Bestellung
ist stets das Nennmaß der entsprechen-
den Traverse anzugeben, mit der der
Rahmen oder der Gang gebaut ist (siehe
Bestellprinzip Geländer/Fußleisten und
entsprechende Tabellen, im technischen
Anhang).
Einhängekonsolen für Laufgang-
schienen im 90˚ Winkel und Wand-
befestigungen
Falls bei der Erstellung von Geschoßan-
lagen Laufgangschienen im 90° Winkel
montiert werden müssen, wird die hier
dargestellte Kombination von ½ Ein-
hängekonsole (Art. N° 67022.95) und
½ Wandbefestigung (Art. N° 65022.95)
verwendet.
Rechts ist die Version der Einhänge-
konsole als Wandbefestigung (Art. N°
65022.95) dargestellt (Ref. 34).
