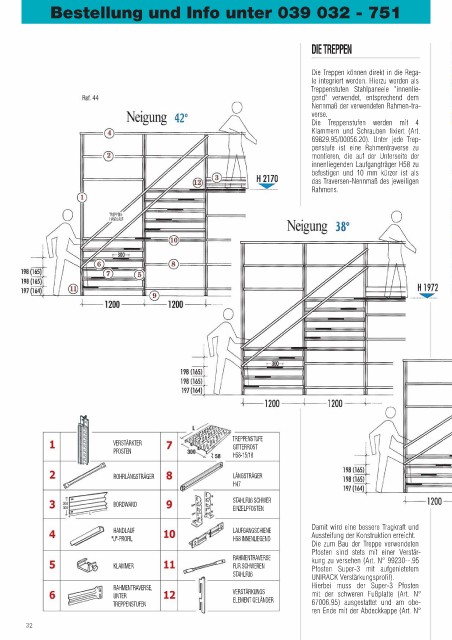

DIE TREPPEN

Die Treppen können direkt in die Rega-
le integriert werden. Hierzu werden als
Treppenstufen Stahlpaneele "innenlie-
gend" verwendet, entsprechend dem
Nennmaß der verwendeten Rahmen-tra-
verse.
Die Treppenstufen werden mit 4
Klammern und Schrauben fixiert (Art.
69829.95/00056.20). Unter jede Trep-
penstufe ist eine Rahmentraverse zu
montieren, die auf der Unterseite der
innenliegenden Laufgangträger H58 zu
befestigen und 10 mm kürzer ist als
das Traversen-Nennmaß des jeweiligen
Rahmens.

TREPPEN-
HANDLAUF

TREPPENSTUFE
VERSTÄRKTER GITTERROST
PFOSTEN
H58-15/10

ROHRLÄNGSTRÄGER LÄNGSTRÄGER
H47

STAHLFUß SCHWER
BORDWAND
EINZELPFOSTEN
HANDLAUF LAUFGANGSCHIENE Damit wird eine bessere Tragkraft und
"U"-PROFIL H58 INNENLIEGEND Aussteifung der Konstruktion erreicht.
Die zum Bau der Treppe verwendeten
Pfosten sind stets mit einer Verstär-
RAHMENTRAVERSE kung zu versehen (Art. N° 99230--.95
KLAMMER FUR SCHWEREN Pfosten Super-3 mit aufgenietetem
STAHLFUß UNIRACK Verstärkungsprofil).
RAHMENTRAVERSE, VERSTÄRKUNGS Hierbei muss der Super-3 Pfosten
UNTER mit der schweren Fußplatte (Art. N°
TREPPENSTUFEN ELEMENT GELÄNDER 67006.95) ausgestattet und am obe-
ren Ende mit der Abdeckkappe (Art. N°
