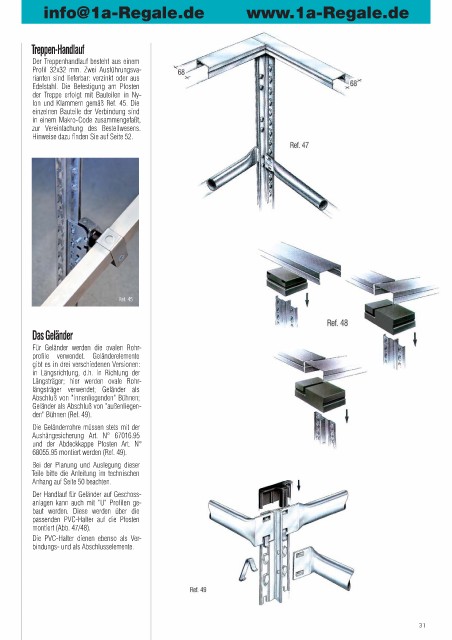

Treppen-Handlauf
Der Treppenhandlauf besteht aus einem
Profil 32x32 mm. Zwei Ausführungsva-
rianten sind lieferbar: verzinkt oder aus
Edelstahl. Die Befestigung am Pfosten
der Treppe erfolgt mit Bauteilen in Ny-
lon und Klammern gemäß Ref. 45. Die
einzelnen Bauteile der Verbindung sind
in einem Makro-Code zusammengefaßt,
zur Vereinfachung des Bestellwesens.
Hinweise dazu finden Sie auf Seite 52.
Ref. 45
Das Geländer
Für Geländer werden die ovalen Rohr-
profile verwendet. Geländerelemente
gibt es in drei verschiedenen Versionen:
in Längsrichtung, d.h. in Richtung der
Längsträger; hier werden ovale Rohr-
längsträger verwendet; Geländer als
Abschluß von "innenliegenden" Bühnen;
Geländer als Abschluß von "außenliegen-
den" Bühnen (Ref. 49).
Die Geländerrohre müssen stets mit der
Aushängesicherung Art. N° 67016.95
und der Abdeckkappe Pfosten Art. N°
68055.95 montiert werden (Ref. 49).
Bei der Planung und Auslegung dieser
Teile bitte die Anleitung im technischen
Anhang auf Seite 50 beachten.
Der Handlauf für Geländer auf Geschoss-
anlagen kann auch mit "U" Profilen ge-
baut werden. Diese werden über die
passenden PVC-Halter auf die Pfosten
montiert (Abb. 47/48).
Die PVC-Halter dienen ebenso als Ver-
bindungs- und als Abschlusselemente.
