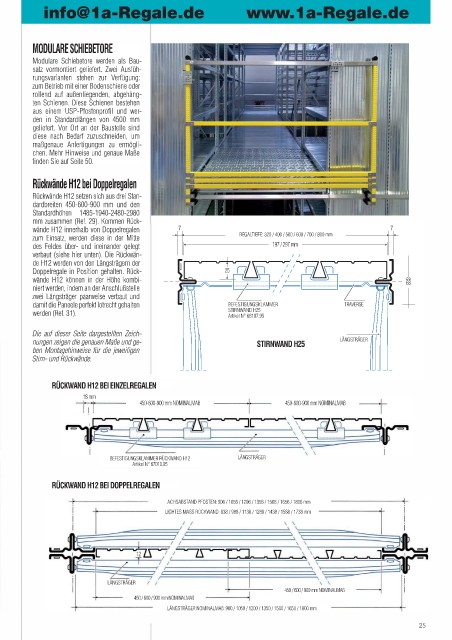

Page 25 - Prospekt Steckregale SUPER 1-2-3

info@1a-Regale.de www.1a-Regale.de

MODULARE SCHIEBETORE
Modulare Schiebetore werden als Bau-
satz vormontiert geliefert. Zwei Ausfüh-
rungsvarianten stehen zur Verfügung:
zum Betrieb mit einer Bodenschiene oder
rollend auf außenliegenden, abgehäng-
ten Schienen. Diese Schienen bestehen
aus einem USP-Pfostenprofil und wer-
den in Standardlängen von 4500 mm
geliefert. Vor Ort an der Baustelle sind
diese nach Bedarf zuzuschneiden, um
maßgenaue Anfertigungen zu ermögli-
chen. Mehr Hinweise und genaue Maße
finden Sie auf Seite 50.

Rückwände H12 bei Doppelregalen

Rückwände H12 setzen sich aus drei Stan-
dardbreiten 450-600-900 mm und den
Standardhöhen 1485-1940-2480-2980
mm zusammen (Ref. 29). Kommen Rück-
wände H12 innerhalb von Doppelregalen 7 7
zum Einsatz, werden diese in der Mitte REGALTIEFE: 320 / 400 / 500 / 600 / 700 / 800 mm
des Feldes über- und ineinander gelegt 197 / 297 mm
verbaut (siehe hier unten). Die Rückwän-
de H12 werden von den Längsträgern der
Doppelregale in Position gehalten. Rück- 25
wände H12 können in der Höhe kombi- 68
68
niert werden, indem an der Anschlußstelle
zwei Längsträger paarweise verbaut und
damit die Paneele perfekt lotrecht gehalten BEFESTIGUNGSKLAMMER TRAVERSE
werden (Ref. 31). STIRNWAND H25
Artikel N° 68107.95
Die auf dieser Seite dargestellten Zeich-
nungen zeigen die genauen Maße und ge- STIRNWAND H25 LÄNGSTRÄGER
ben Montagehinweise für die jeweiligen
Stirn- und Rückwände.

RÜCKWAND H12 BEI EINZELREGALEN
18 mm
450-600-900 mm NOMINALMAß 450-600-900 mm NOMINALMAß

BEFESTIGUNGSKLAMMER RÜCKWAND H12 LÄNGSTRÄGER
Artikel N° 67010.95

RÜCKWAND H12 BEI DOPPELREGALEN

ACHSABSTAND PFOSTEN: 906 / 1056 / 1206 / 1356 / 1506 / 1656 / 1806 mm
LICHTES MASS RÜCKWAND: 838 / 988 / 1138 / 1288 / 1438 / 1588 / 1738 mm

12

LÄNGSTRÄGER
450 / 600 / 900 mm NOMINALMAß
450 / 600 / 900 mm NOMINALMAß
LÄNGSTRÄGER NOMINALMAß: 900 / 1050 / 1200 / 1350 / 1500 / 1650 / 1800 mm
25
