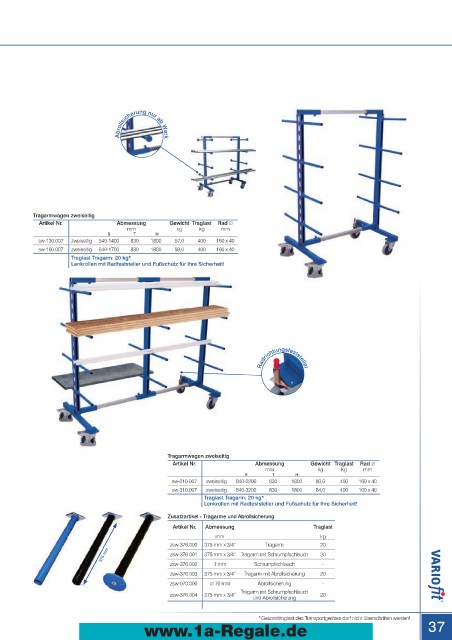

Page 37 - Lagertechnik Transportgeräte Katalog

Tragarmwagen

Tragarmwagen
Schweißkonstruktion aus Stahl; 4 oder 8 Tragarme pro Pfosten; ca.
Nutzlänge der Tragarme 595 mm (einseitig) und 375 mm (zweiseitig);
Breite stufenlos einstellbar; Höhe der Tragarme stufenlos verstellbar;
Ausrichtung mittels Skala möglich; Traglast pro Arm 20 kg; Wagen pulver-
beschichtet RAL 5010 enzianblau; dauerhaft oberflächengeschützt;
schlag- und kratzfest; Bereifung aus thermoplastischem Gummi auf
Kunststofffelge mit Präzisions-Rillenkugellager, grau, "spurlos"; Faden-
und Fußschutz; 2 Brems- und 2 Lenkrollen, 1 Stück davon mit Abrollsicherung nur ab Werk
Radrichtungsfeststeller.

stufenlos verstellbar
os verstellbar

Tragarmwagen einseitigragarmwagen einseitig
T Tragarmwagen zweiseitig
Artikel Nr..
Artikel Nr Abmessung Gewicht Traglast Rad ∅ Artikel Nr. Abmessung Gewicht Traglast Rad ∅
mm kg kg mm mm kg kg mm
B T H B T H
sw-130.006 einseitig 540-1400 800 1800 49,0 400 160 x 40 sw-130.007 zweiseitig 540-1400 830 1800 57,0 400 160 x 40
sw-160.006 einseitig 540-1700 800 1800 50,5 400 160 x 40 sw-160.007 zweiseitig 540-1700 830 1800 59,0 400 160 x 40
Traglast Tragarm: 20 kg* Traglast Tragarm: 20 kg*
Lenkrollen mit Radfeststeller und Fußschutz für Ihre Sicherheit! Lenkrollen mit Radfeststeller und Fußschutz für Ihre Sicherheit!

Skala

Radrichtungsfeststeller

Tragarmwagen einseitig Tragarmwagen zweiseitig
Artikel Nr. Abmessung Gewicht Traglast Rad ∅ Artikel Nr. Abmessung Gewicht Traglast Rad ∅
mm kg kg mm
B T H B mm T H kg kg mm
sw-210.006 einseitig 840-2200 800 1800 72,5 400 160 x 40 sw-210.007 zweiseitig 840-2200 830 1800 80,0 400 160 x 40
sw-310.006 einseitig 840-3200 800 1800 76,5 400 160 x 40 sw-310.007 zweiseitig 840-3200 830 1800 84,0 400 160 x 40
Traglast Tragarm: 20 kg* Traglast Tragarm: 20 kg*
Lenkrollen mit Radfeststeller und Fußschutz für Ihre Sicherheit! Lenkrollen mit Radfeststeller und Fußschutz für Ihre Sicherheit!
Zusatzartikel - Tragarme und Abrollsicherung Zusatzartikel - Tragarme und Abrollsicherung
Artikel Nr. Abmessung Traglast Artikel Nr. Abmessung Traglast
mm kg mm kg
zsw-596.000 595 mm x 3/4” Tragarm 20 zsw-376.000 375 mm x 3/4” Tragarm 20
zsw-596.001 595 mm x 3/4” Tragarm mit Schrumpfschlauch 20 375 mm zsw-376.001 375 mm x 3/4” Tragarm mit Schrumpfschlauch 20
zsw-596.002 1 mm Schrumpfschlauch - 595 mm zsw-376.002 1 mm Schrumpfschlauch -
zsw-596.003 595 mm x 3/4” Tragarm mit Abrollsicherung 20 zsw-376.003 375 mm x 3/4” Tragarm mit Abrollsicherung 20
zsw-070.000 ∅�70 mm Abrollsicherung - zsw-070.000 ∅�70 mm Abrollsicherung -
Tragarm mit Schrumpfschlauch Tragarm mit Schrumpfschlauch
zsw- 596.004 595 mm x 3/4” und Abrollsicherung 20 zsw-376.004 375 mm x 3/4” und Abrollsicherung 20

*Gesamttraglast des Transportgerätes darf nicht überschritten werden! *Gesamttraglast des Transportgerätes darf nicht überschritten werden!
36 www.1a-Regale.de 37
