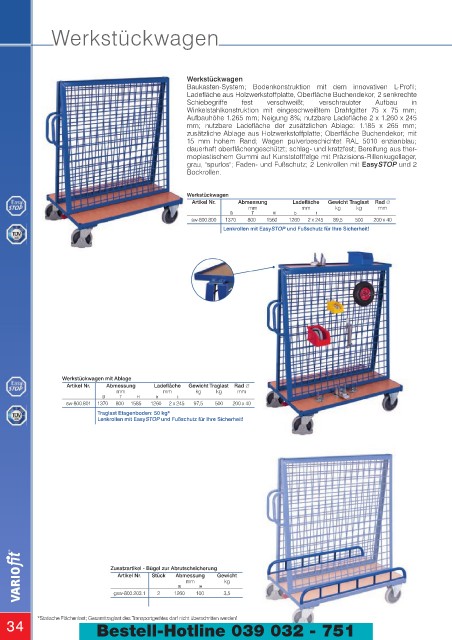

Werkstückwagen
Werkstückwagen
Baukasten-System; Bodenkonstruktion mit dem innovativen L-Profil;
Ladefläche aus Holzwerkstoffplatte, Oberfläche Buchendekor; 2 senkrechte
Schiebegriffe fest verschweißt; verschraubter Aufbau in
Winkelstahlkonstruktion mit eingeschweißtem Drahtgitter 75 x 75 mm;
Aufbauhöhe 1.265 mm; Neigung 8%; nutzbare Ladefläche 2 x 1.260 x 245
mm; nutzbare Ladefläche der zusätzlichen Ablage: 1.185 x 265 mm;
zusätzliche Ablage aus Holzwerkstoffplatte; Oberfläche Buchendekor; mit
15 mm hohem Rand; Wagen pulverbeschichtet RAL 5010 enzianblau;
dauerhaft oberflächengeschützt; schlag- und kratzfest; Bereifung aus ther-
moplastischem Gummi auf Kunststofffelge mit Präzisions-Rillenkugellager,
grau, "spurlos"; Faden- und Fußschutz; 2 Lenkrollen mit EasySTOP und 2
Bockrollen.
Werkstückwagen
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-800.800 1370 800 1560 1260 2 x 245 89,5 500 200 x 40
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!
Werkstückwagen mit Ablage
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-800.801 1370 800 1585 1260 2 x 245 97,5 500 200 x 40
Traglast Etagenboden: 50 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!
Zusatzartikel - Bügel zur Abrutschsicherung
Artikel Nr. Stück Abmessung Gewicht
mm kg
B H
gsw-800.203.1 2 1260 100 3,5
*Statische Flächenlast; Gesamttraglast des Transportgerätes darf nicht überschritten werden!
