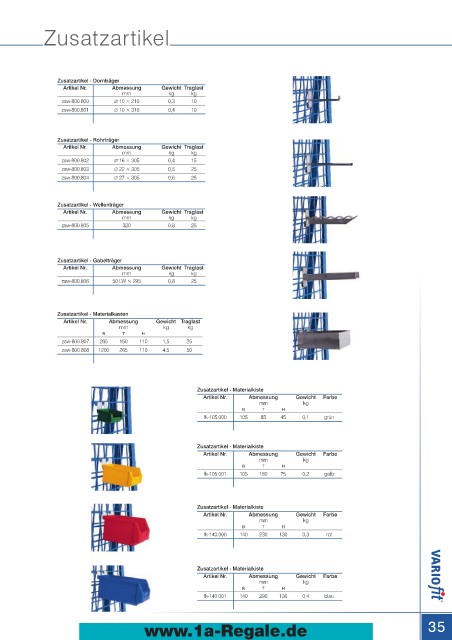

Page 35 - Lagertechnik Transportgeräte Katalog
P. 35
Werkstückwagen Zusatzartikel
Werkstückwagen Zusatzartikel - Dornträger
Baukasten-System; Bodenkonstruktion mit dem innovativen L-Profil; Artikel Nr. Abmessung Gewicht Traglast
Ladefläche aus Holzwerkstoffplatte, Oberfläche Buchendekor; 2 senkrechte mm kg kg
Schiebegriffe fest verschweißt; verschraubter Aufbau in zsw-800.800 ∅�10 × 210 0,3 10
Winkelstahlkonstruktion mit eingeschweißtem Drahtgitter 75 x 75 mm; zsw-800.801 ∅�10 × 310 0,4 10
Aufbauhöhe 1.265 mm; Neigung 8%; nutzbare Ladefläche 2 x 1.260 x 245
mm; nutzbare Ladefläche der zusätzlichen Ablage: 1.185 x 265 mm;
zusätzliche Ablage aus Holzwerkstoffplatte; Oberfläche Buchendekor; mit
15 mm hohem Rand; Wagen pulverbeschichtet RAL 5010 enzianblau; Zusatzartikel - Rohrträger
dauerhaft oberflächengeschützt; schlag- und kratzfest; Bereifung aus ther- Artikel Nr. Abmessung Gewicht Traglast
moplastischem Gummi auf Kunststofffelge mit Präzisions-Rillenkugellager, mm kg kg
grau, "spurlos"; Faden- und Fußschutz; 2 Lenkrollen mit EasySTOP und 2 zsw-800.802 ∅�16 × 305 0,4 15
Bockrollen. zsw-800.803 ∅ 22 × 305 0,5 25
zsw-800.804 ∅�27 × 305 0,6 25
Werkstückwagen
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅ Zusatzartikel - Wellenträger
mm mm kg kg mm
B T H b t Artikel Nr. Abmessung Gewicht Traglast
sw-800.800 1370 800 1560 1260 2 x 245 89,5 500 200 x 40 mm kg kg
zsw-800.805 320 0,8 25
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!
Zusatzartikel - Gabelträger
Artikel Nr. Abmessung Gewicht Traglast
mm kg kg
zsw-800.806 50 LW × 295 0,8 25
Zusatzartikel - Materialkasten
Artikel Nr. Abmessung Gewicht Traglast
mm kg kg
B T H
zsw-800.807 265 150 110 1,5 25
zsw-800.808 1200 265 110 4,5 50
Werkstückwagen mit Ablage
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm Zusatzartikel - Materialkiste
B T H b t Artikel Nr. Abmessung Gewicht Farbe
sw-800.801 1370 800 1585 1260 2 x 245 97,5 500 200 x 40 mm kg
B T H
Traglast Etagenboden: 50 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit! fk-105.000 105 85 45 0,1 grün
Zusatzartikel - Materialkiste
Artikel Nr. Abmessung Gewicht Farbe
mm kg
B T H
fk-105.001 105 160 75 0,2 gelb
Zusatzartikel - Materialkiste
Artikel Nr. Abmessung Gewicht Farbe
mm kg
B T H
fk-140.000 140 230 130 0,3 rot
Zusatzartikel - Bügel zur Abrutschsicherung Zusatzartikel - Materialkiste
Artikel Nr. Stück Abmessung Gewicht Artikel Nr. Abmessung Gewicht Farbe
mm kg mm kg
B H B T H
gsw-800.203.1 2 1260 100 3,5
fk-140.001 140 290 130 0,4 blau
*Statische Flächenlast; Gesamttraglast des Transportgerätes darf nicht überschritten werden!
34 www.1a-Regale.de 35
