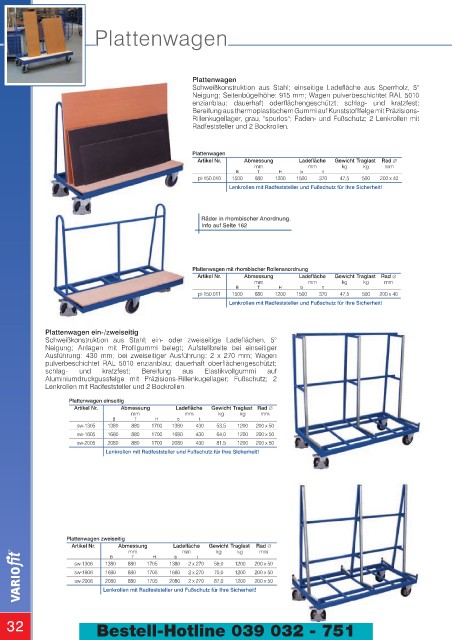

Plattenwagen
Plattenwagen
Schweißkonstruktion aus Stahl; einseitige Ladefläche aus Sperrholz, 5°
Neigung; Seitenbügelhöhe: 915 mm; Wagen pulverbeschichtet RAL 5010
enzianblau; dauerhaft oderflächengeschützt; schlag- und kratzfest;
Bereifung aus thermoplastischem Gummi auf Kunststofffelge mit Präzisions-
Rillenkugellager, grau, "spurlos"; Faden- und Fußschutz; 2 Lenkrollen mit
Radfeststeller und 2 Bockrollen.
Plattenwagen
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
pl-150.010 1500 680 1200 1500 370 47,5 500 200 x 40
Lenkrollen mit Radfeststeller und Fußschutz für Ihre Sicherheit!
Räder in rhombischer Anordnung.
Info auf Seite 162
Plattenwagen mit rhombischer Rollenanordnung
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
pl-150.011 1500 680 1200 1500 370 47,5 500 200 x 40
Lenkrollen mit Radfeststeller und Fußschutz für Ihre Sicherheit!
Plattenwagen ein-/zweiseitig
Schweißkonstruktion aus Stahl; ein- oder zweiseitige Ladeflächen, 5°
Neigung; Anlagen mit Profilgummi belegt; Aufstellbreite bei einseitiger
Ausführung: 430 mm; bei zweiseitiger Ausführung: 2 x 270 mm; Wagen
pulverbeschichtet RAL 5010 enzianblau; dauerhaft oberflächengeschützt;
schlag- und kratzfest; Bereifung aus Elastikvollgummi auf
Aluminiumdruckgussfelge mit Präzisions-Rillenkugellager; Fußschutz; 2
Lenkrollen mit Radfeststeller und 2 Bockrollen.
Plattenwagen einseitig
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-1305 1380 880 1700 1380 430 53,5 1200 200 x 50
sw-1605 1680 880 1700 1680 430 64,0 1200 200 x 50
sw-2005 2080 880 1700 2080 430 81,5 1200 200 x 50
Lenkrollen mit Radfeststeller und Fußschutz für Ihre Sicherheit!
Plattenwagen zweiseitig
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-1306 1380 880 1705 1380 2 x 270 59,0 1200 200 x 50
sw-1606 1680 880 1705 1680 2 x 270 70,0 1200 200 x 50
sw-2006 2080 880 1705 2080 2 x 270 87,0 1200 200 x 50
Lenkrollen mit Radfeststeller und Fußschutz für Ihre Sicherheit!
