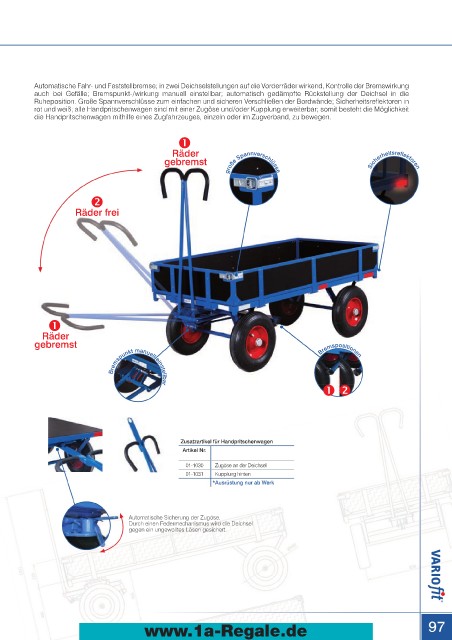

Handpritschenwagen

Handpritschenwagen
Schweißkonstruktion aus Stahl; mit Sicherheitsreflektoren; mit herausnehmbaren Rohrgitterwänden; Stirnwände verschraubt; Automatische Fahr- und Feststellbremse; in zwei Deichselstellungen auf die Vorderräder wirkend, Kontrolle der Bremswirkung
Längswände eingehängt; Rohrgitterwandhöhe: 755 mm; Deichsel mit Sicherheitshandgriff und Softgriffschlauch; auch bei Gefälle; Bremspunkt-/wirkung manuell einstellbar; automatisch gedämpfte Rückstellung der Deichsel in die
automatische Fahr- und Feststellbremse, in zwei Deichselstellungen auf die Vorderräder wirkend, Kontrolle der Bremswirkung Ruheposition. Große Spannverschlüsse zum einfachen und sicheren Verschließen der Bordwände; Sicherheitsreflektoren in
auch bei Gefälle; automatisch gedämpfte Rückstellung in die Ruheposition; Ladeflächen aus wasserfest verleimtem Sperrholz, rot und weiß; alle Handpritschenwagen sind mit einer Zugöse und/oder Kupplung erweiterbar; somit besteht die Möglichkeit
Oberfläche Siebdruck, rutschhemmend; Handpritschenwagen pulverbeschichtet RAL 5010 enzianblau; dauerhaft oberflä- die Handpritschenwagen mithilfe eines Zugfahrzeuges, einzeln oder im Zugverband, zu bewegen.
chengeschützt; schlag- und kratzfest; Luft- oder Vollgummibereifung auf Stahlfelge (Vollgummibereifung Ø 260 x 65 mm auf
Spezial-Kunststofffelge) mit Präzisions-Rillenkugellager.

Räder
Handpritschenwagen mit 2 Rohrgitterwänden gebremst
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅ Sicherheitsreflektoren
mm mm kg kg mm große Spannverschlüsse
B T H b t
zu-42120 L 1120 715 1200 940 700 61,0 700 260 x 85
zu-42119 VG 1120 715 1195 940 700 65,0 700 260 x 65
zu-42122 L 1320 815 1200 1140 800 67,5 700 260 x 85 
zu-42121 VG 1320 815 1195 1140 800 71,0 700 260 x 65 Räder frei
L = Luftbereifung, VG = Vollgummibereifung

Handpritschenwagen mit 2 Rohrgitterwänden
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
zu-42132 L 1265 815 1340 1140 800 76,5 1000 400 x 100
zu-42131 VG 1265 815 1340 1140 800 103,0 1000 400 x 80
zu-42162 L 1665 815 1340 1540 800 83,0 1000 400 x 100
zu-42161 VG 1665 815 1340 1540 800 109,5 1000 400 x 80
zu-42202 L 2065 1015 1340 1940 1000 99,5 1000 400 x 100 
zu-42201 VG 2065 1015 1340 1940 1000 126,0 1250 400 x 80 Räder
L = Luftbereifung, VG = Vollgummibereifung gebremst
Bremspositionen


Bremspunkt manuell einstellbar
Handpritschenwagen mit 4 Rohrgitterwänden
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
zu-45102 L 1120 715 1200 940 640 74,0 700 260 x 85
zu-45101 VG 1120 715 1195 940 640 78,0 700 260 x 65 Zusatzartikel für Handpritschenwagen
zu-45122 L 1320 815 1200 1140 740 82,0 700 260 x 85
Artikel Nr.
zu-45121 VG 1320 815 1195 1140 740 86,0 700 260 x 65
L = Luftbereifung, VG = Vollgummibereifung 01-1030 Zugöse an der Deichsel
01-1031 Kupplung hinten
*Ausrüstung nur ab Werk

Handpritschenwagen mit 4 Rohrgitterwänden
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅ Automatische Sicherung der Zugöse.
mm mm kg kg mm Durch einen Federmechanismus wird die Deichsel
B T H b t gegen ein ungewolltes Lösen gesichert.
zu-45132 L 1265 815 1340 1140 740 91,0 1000 400 x 100
zu-45131 VG 1265 815 1340 1140 740 117,5 1000 400 x 80
zu-45162 L 1665 815 1340 1540 740 103,0 1000 400 x 100
zu-45161 VG 1665 815 1340 1540 740 129,5 1000 400 x 80
zu-45202 L 2065 1015 1340 1940 940 123,0 1000 400 x 100
zu-45201 VG 2065 1015 1340 1940 940 149,0 1250 400 x 80
L = Luftbereifung, VG = Vollgummibereifung
