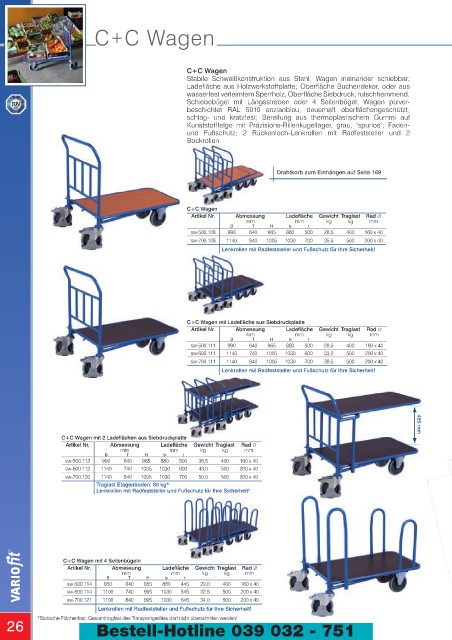

Page 26 - Lagertechnik Transportgeräte Katalog

C C Wagen
+

C+C Wagen
Stabile Schweißkonstruktion aus Stahl; Wagen ineinander schiebbar;
Ladefläche aus Holzwerkstoffplatte; Oberfläche Buchendekor, oder aus
wasserfest verleimtem Sperrholz, Oberfläche Siebdruck; rutschhemmend;
Schiebebügel mit Längsstreben oder 4 Seitenbügel; Wagen pulver-
beschichtet RAL 5010 enzianblau; dauerhaft oberflächengeschützt;
schlag- und kratzfest; Bereifung aus thermoplastischem Gummi auf
Kunststofffelge mit Präzisions-Rillenkugellager, grau, "spurlos"; Faden-
und Fußschutz; 2 Rückenloch-Lenkrollen mit Radfeststeller und 2
Bockrollen.

Drahtkorb zum Einhängen auf Seite 169

C+C Wagen
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-500.108 990 640 965 880 500 28,5 400 160 x 40
sw-700.108 1140 840 1005 1030 700 35,5 500 200 x 40
Lenkrollen mit Radfeststeller und Fußschutz für Ihre Sicherheit!

C+C Wagen mit Ladefläche aus Siebdruckplatte
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-500.111 990 640 965 880 500 28,5 400 160 x 40
sw-600.111 1140 740 1005 1030 600 33,0 500 200 x 40
sw-700.111 1140 840 1005 1030 700 38,5 500 200 x 40
Lenkrollen mit Radfeststeller und Fußschutz für Ihre Sicherheit!

C+C Wagen mit 2 Ladeflächen aus Siebdruckplatte 465 mm
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-500.112 990 640 965 880 500 36,5 400 160 x 40
sw-600.112 1140 740 1005 1030 600 43,0 500 200 x 40
sw-700.120 1140 840 1005 1030 700 50,0 500 200 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit Radfeststeller und Fußschutz für Ihre Sicherheit!

C+C Wagen mit 4 Seitenbügeln
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-500.114 950 640 955 880 445 29,0 400 160 x 40
sw-600.114 1100 740 995 1030 545 32,5 500 200 x 40
sw-700.121 1100 840 995 1030 645 34,0 500 200 x 40
Lenkrollen mit Radfeststeller und Fußschutz für Ihre Sicherheit!
*Statische Flächenlast; Gesamttraglast des Transportgerätes darf nicht überschritten werden!
