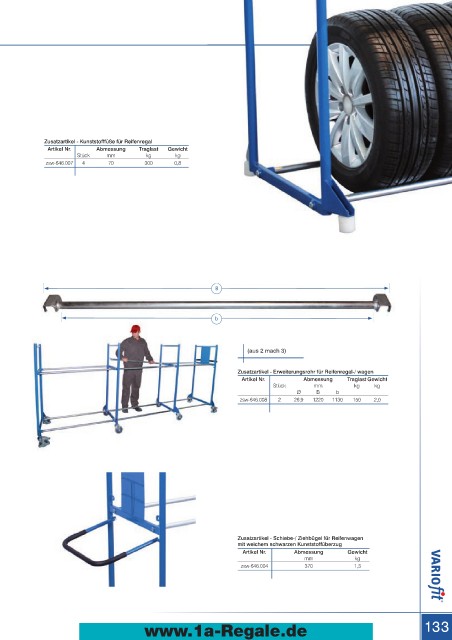

Zubehör für Reifenregal und Reifenwagen

Etage für Reifenregal-/wagen
Schweißkonstruktion aus Stahl; verzinkte Verbindungsrohre
mit Verschraubung; geeignet für Raddurchmesser 540 - 820
mm; durch Aufsetzen der Etage ist die mittlere Ebene nur
noch für Raddurchmesser 540 - 650 mm nutzbar; Etage
pulverbeschichtet RAL 5010 enzianblau; dauerhaft oberflä-
chengeschützt; schlag- und kratzfest.

Zusatzartikel - Etage für Reifenregal-/ wagen Zusatzartikel - Kunststofffüße für Reifenregal
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Artikel Nr. Abmessung Traglast Gewicht
mm mm kg kg Stück mm kg kg
B T H b t zsw-646.007 4 70 300 0,8
gsw-646.003 1215 605 745 1145 395 11,0 250

Distanzstücke
Durch Einstecken der feuerverzinkten Distanzstücke in die
Rohrenden des Reifenregals-/wagens, können nach Aufsetzen
einer weiteren Etage auch in der mittleren Etage Reifen mit
einem Durchmesser von bis zu 820 mm gelagert werden.

B

Zusatzartikel - Distanzstücke für Reifenregal-/ wagen
Artikel Nr. Abmessung Gewicht B
Stück mm kg
B
zsw-646.009 4 160 0,4
b

(aus 2 mach 3)

Zusatzartikel - Erweiterungsrohr für Reifenregal-/ wagen
Artikel Nr. Abmessung Traglast Gewicht
Stück mm kg kg
Ø B b
Zusatzartikel - Kunststoffkantenschutz für Reifenregal-/ wagen zsw-646.008 2 26,9 1220 1130 150 2,0
Artikel Nr. Abmessung Gewicht
Stück mm kg
Ø
zsw-646.005 4 33,7 670 mm für untere Rohre des Reifenwagens 0,8
4 300 mm für Rohre auf der rechten Seite
2 270 mm für Rohre auf der linken Seite (Zettelklemme)

Zusatzartikel - Kunststoffkantenschutz für Etage für Reifenregal-/wagen Zusatzartikel - Schiebe-/ Ziehbügel für Reifenwagen
Artikel Nr. Abmessung Gewicht mit weichem schwarzen Kunststoffüberzug
Stück mm kg Artikel Nr. Abmessung Gewicht
Ø mm kg
zsw-646.006 4 33,7 275 mm für obere Rohre der Etage 0,4 zsw-646.004 370 1,3
4 260 mm für untere Rohre der Etage(Zettelklemme)
