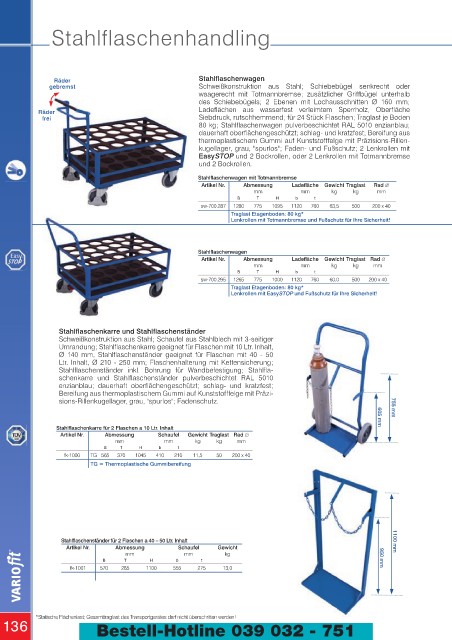

Page 136 - Lagertechnik Transportgeräte Katalog
P. 136
Stahlflaschenhandling
Räder Stahlflaschenwagen
gebremst Schweißkonstruktion aus Stahl; Schiebebügel senkrecht oder
waagerecht mit Totmannbremse; zusätzlicher Griffbügel unterhalb
des Schiebebügels; 2 Ebenen mit Lochausschnitten Ø 160 mm;
Ladeflächen aus wasserfest verleimtem Sperrholz, Oberfläche
Räder
frei Siebdruck, rutschhemmend; für 24 Stück Flaschen; Traglast je Boden
80 kg; Stahlflaschenwagen pulverbeschichtet RAL 5010 enzianblau;
dauerhaft oberflächengeschützt; schlag- und kratzfest; Bereifung aus
thermoplastischem Gummi auf Kunststofffelge mit Präzisions-Rillen-
kugellager, grau, "spurlos"; Faden- und Fußschutz; 2 Lenkrollen mit
EasySTOP und 2 Bockrollen, oder 2 Lenkrollen mit Totmannbremse
und 2 Bockrollen.
Stahlflaschenwagen mit Totmannbremse
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-700.287 1280 775 1095 1120 760 63,5 500 200 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit Totmannbremse und Fußschutz für Ihre Sicherheit!
Stahlflaschenwagen
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-700.295 1265 775 1000 1120 760 60,0 500 200 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!
Stahlflaschenkarre und Stahlflaschenständer
Schweißkonstruktion aus Stahl; Schaufel aus Stahlblech mit 3-seitiger
Umrandung; Stahlflaschenkarre geeignet für Flaschen mit 10 Ltr. Inhalt,
Ø 140 mm, Stahlflaschenständer geeignet für Flaschen mit 40 - 50
Ltr. Inhalt, Ø 210 - 250 mm; Flaschenhalterung mit Kettensicherung;
Stahlflaschenständer inkl. Bohrung für Wandbefestigung; Stahlfla-
schenkarre und Stahlflaschenständer pulverbeschichtet RAL 5010
enzianblau; dauerhaft oberflächengeschützt; schlag- und kratzfest;
Bereifung aus thermoplastischem Gummi auf Kunststofffelge mit Präzi-
sions-Rillenkugellager, grau, "spurlos"; Fadenschutz. 755 mm
Stahlflaschenkarre für 2 Flaschen a 10 Ltr. Inhalt 605 mm
Artikel Nr. Abmessung Schaufel Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
fk-1000 TG 565 370 1045 410 210 11,5 50 200 x 40
TG = Thermoplastische Gummibereifung
Stahlflaschenständer für 2 Flaschen a 40 – 50 Ltr. Inhalt 1100 mm
Artikel Nr. Abmessung Schaufel Gewicht
mm mm kg
B T H b t 950 mm
fk-1001 570 285 1100 555 275 13,0
*Statische Flächenlast; Gesamttraglast des Transportgerätes darf nicht überschritten werden!
136 Bestell-Hotline 039 032 - 751
