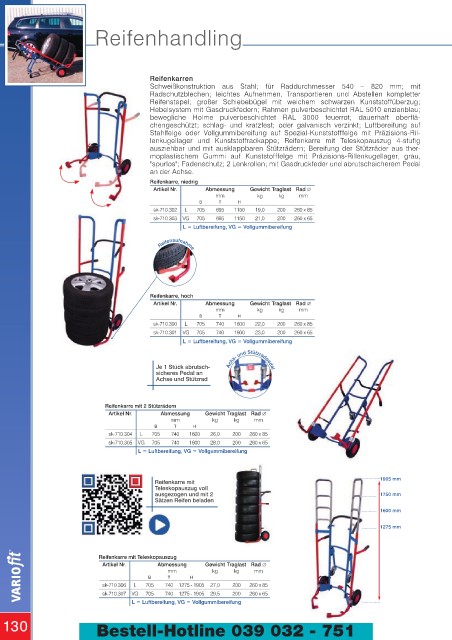

Page 130 - Lagertechnik Transportgeräte Katalog

Reifenhandling

Reifenkarren
Schweißkonstruktion aus Stahl; für Raddurchmesser 540 – 820 mm; mit
Radschutzblechen; leichtes Aufnehmen, Transportieren und Abstellen kompletter
Reifenstapel; großer Schiebebügel mit weichem schwarzen Kunststoffüberzug;
Hebelsystem mit Gasdruckfedern; Rahmen pulverbeschichtet RAL 5010 enzianblau;
bewegliche Holme pulverbeschichtet RAL 3000 feuerrot; dauerhaft oberflä -
chengeschützt; schlag- und kratzfest; oder galvanisch verzinkt; Luftbereifung auf
Stahlfelge oder Vollgummibereifung auf Spezial-Kunststofffelge mit Präzisions-Ril -
lenkugellager und Kunststoffradkappe; Reifenkarre mit Teleskopauszug 4-stufig
ausziehbar und mit ausklappbaren Stützrädern; Bereifung der Stützräder aus ther -
moplastischem Gummi auf Kunststofffelge mit Präzisions-Rillenkugellager, grau,
"spurlos"; Fadenschutz; 2 Lenkrollen; mit Gasdruckfeder und abrutschsicherem Pedal
an der Achse.
Reifenkarre, niedrig
Artikel Nr. Abmessung Gewicht Traglast Rad ∅
mm kg kg mm
B T H
sk-710.302 L 705 695 1150 19,0 200 260 x 85
sk-710.303 VG 705 695 1150 21,0 200 260 x 65
L = Luftbereifung, VG = Vollgummibereifung

Reifenaufnahme

Reifenkarre, hoch
Artikel Nr. Abmessung Gewicht Traglast Rad ∅
mm kg kg mm
B T H
sk-710.300 L 705 740 1600 22,0 200 260 x 85
sk-710.301 VG 705 740 1600 23,0 200 260 x 65
L = Luftbereifung, VG = Vollgummibereifung

Je 1 Stück abrutsch- Achs- und Stützradpedal
sicheres Pedal an
Achse und Stützrad

Reifenkarre mit 2 Stützrädern
Artikel Nr. Abmessung Gewicht Traglast Rad ∅
mm kg kg mm
B T H
sk-710.304 L 705 740 1600 26,0 200 260 x 85
sk-710.305 VG 705 740 1600 28,0 200 260 x 65
L = Luftbereifung, VG = Vollgummibereifung

Reifenkarre mit 1905 mm
Teleskopauszug voll
ausgezogen und mit 2 1750 mm
Sätzen Reifen beladen
1600 mm

1275 mm

Reifenkarre mit Teleskopauszug
Artikel Nr. Abmessung Gewicht Traglast Rad ∅
mm kg kg mm
B T H
sk-710.306 L 705 740 1275 - 1905 27,0 200 260 x 85
sk-710.307 VG 705 740 1275 - 1905 29,5 200 260 x 65
L = Luftbereifung, VG = Vollgummibereifung

130 Bestell-Hotline 039 032 - 751
