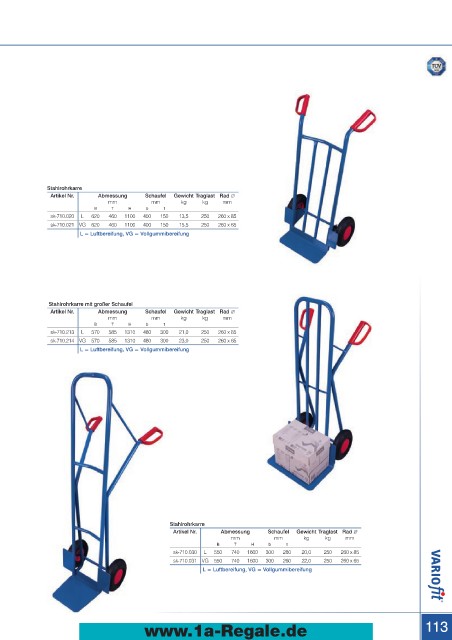

Page 113 - Lagertechnik Transportgeräte Katalog

Stahlrohrkarren

Stahlrohrkarren
Schweißkonstruktion aus Stahl; 2 innovative PVC-Sicherheitshandgriffe;
Schaufel aus Stahlblech; entweder mit gebogenen Querstreben oder
mit senkrechten Streben; Stahlrohrkarren pulverbeschichtet RAL 5010
enzianblau; dauerhaft oberflächengeschützt; schlag- und kratzfest;
Luftbereifung auf Stahlfelge oder Vollgummibereifung auf Spezial-Kunst-
stofffelge mit Präzisions-Rillenkugellager und Kunststoffradkappe;
Stahlrohrkarre mit Stützrädern: Bereifung der Stützräder aus thermo-
plastischem Gummi auf Kunststofffelge mit Präzisions-Rillenkugellager,
grau, "spurlos"; Fadenschutz; 2 Lenkrollen; mit Gasdruckfeder und
abrutschsicherem Pedal an der Achse.

Stahlrohrkarre Stahlrohrkarre
Artikel Nr. Abmessung Schaufel Gewicht Traglast Rad ∅ Artikel Nr. Abmessung Schaufel Gewicht Traglast Rad ∅
mm mm kg kg mm mm mm kg kg mm
B T H b t B T H b t
sk-710.015 L 570 530 1105 320 250 12,5 200 260 x 85 sk-710.020 L 620 460 1100 400 150 13,5 250 260 x 85
sk-710.016 VG 570 530 1105 320 250 14,5 200 260 x 65 sk-710.021 VG 620 460 1100 400 150 15,5 250 260 x 65
L = Luftbereifung, VG = Vollgummibereifung L = Luftbereifung, VG = Vollgummibereifung

Stahlrohrkarre Stahlrohrkarre mit großer Schaufel
Artikel Nr. Abmessung Schaufel Gewicht Traglast Rad ∅ Artikel Nr. Abmessung Schaufel Gewicht Traglast Rad ∅
mm mm kg kg mm mm mm kg kg mm
B T H b t B T H b t
sk-710.010 L 570 585 1310 320 250 17,0 250 260 x 85 sk-710.213 L 570 585 1310 480 300 21,0 250 260 x 85
sk-710.011 VG 570 585 1310 320 250 19,0 250 260 x 65 sk-710.214 VG 570 585 1310 480 300 23,0 250 260 x 65
L = Luftbereifung, VG = Vollgummibereifung L = Luftbereifung, VG = Vollgummibereifung

Stahlrohrkarre mit 2 Stützrädern Stahlrohrkarre
Artikel Nr. Abmessung Schaufel Gewicht Traglast Rad ∅ Artikel Nr. Abmessung Schaufel Gewicht Traglast Rad ∅
mm mm kg kg mm mm mm kg kg mm
B T H b t B T H b t
sk-710.055 L 575 585 1305 320 250 21,5 250 260 x 85 sk-710.030 L 550 740 1600 300 260 20,0 250 260 x 85
sk-710.065 VG 575 585 1305 320 250 23,5 250 260 x 65 sk-710.031 VG 550 740 1600 300 260 22,0 250 260 x 65
L = Luftbereifung, VG = Vollgummibereifung L = Luftbereifung, VG = Vollgummibereifung

112 www.1a-Regale.de 113
