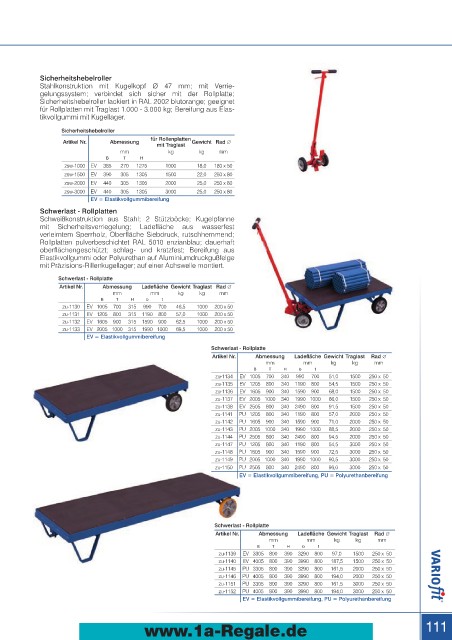

P. 111
Hebelroller und Rollplatten
Hebelroller Sicherheitshebelroller
mit Kugelbolzen; Kugel ohne Sicherheitsverriegelung; 2 Stahlkonstruktion mit Kugelkopf Ø 47 mm; mit Verrie-
PVC-Handgriffe; Hebelroller pulverbeschichtet RAL 5010 gelungssystem; verbindet sich sicher mit der Rollplatte;
enzianblau; dauerhaft oberflächengeschützt; schlag- und Sicherheitshebelroller lackiert in RAL 2002 blutorange; geeignet
kratzfest; geeignet für Rollplatten mit Traglast 500 kg; Bereifung für Rollplatten mit Traglast 1.000 - 3.000 kg; Bereifung aus Elas-
aus thermoplastischem Gummi auf Kunststofffelge mit Präzisi- tikvollgummi mit Kugellager.
ons-Rillenkugellager, grau, "spurlos", Ø 200 mm.
Sicherheitshebelroller
Hebelroller Artikel Nr. Abmessung für Rollenplatten
Gewicht Rad ∅
Artikel Nr. Abmessung Gewicht Traglast Rad ∅ mit Traglast
mm kg kg mm mm kg kg mm
B T H B T H
zu-1100 TG 400 740 1205 7,0 500 200 x 40 zsw-1000 EV 385 270 1275 1000 18,0 180 x 50
TG = Thermoplastische Gummibereifung zsw-1500 EV 390 305 1305 1500 22,0 250 x 80
zsw-2000 EV 440 305 1305 2000 25,0 250 x 80
Rollplatten
Schweißkonstruktion aus Stahl; 2 Stützböcke; Kugelpfanne ohne zsw-3000 EV 440 305 1305 3000 25,0 250 x 80
Sicherheitsverriegelung; Ladefläche und optionale Wände aus Holzwerk- EV = Elastikvollgummibereifung
stoffplatten, Oberfläche Buchendekor; Wände fest verschraubt; Nutzhöhe: Schwerlast - Rollplatten
315 mm; Ausführungen mit Stapelecken und Fangtellern erhältlich; Schweißkonstruktion aus Stahl; 2 Stützböcke; Kugelpfanne
Stapelhöhe 590 mm; 4-fach stapelbar im unbeladenen Zustand; Rollplatten mit Sicherheitsverriegelung; Ladefläche aus wasserfest
pulverbeschichtet RAL 5010 enzianblau; dauerhaft oberflächengeschützt; verleimtem Sperrholz, Oberfläche Siebdruck, rutschhemmend;
schlag- und kratzfest; Bereifung aus thermoplastischem Gummi auf Kunst- Rollplatten pulverbeschichtet RAL 5010 enzianblau; dauerhaft
stofffelge mit Präzisions-Rillenkugellager, grau, "spurlos"; Fadenschutz; 2 oberflächengeschützt; schlag- und kratzfest; Bereifung aus
Bockrollen. Elastikvollgummi oder Polyurethan auf Aluminiumdruckgußfelge
mit Präzisions-Rillenkugellager; auf einer Achswelle montiert.
Rollplatte
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅ Schwerlast - Rollplatte
mm mm kg kg mm Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
B T H b t mm mm kg kg mm
zu-1109 905 495 285 895 495 28,5 500 200 x 40 B T H b t
zu-1110 1005 695 285 995 695 36,0 500 200 x 40 zu-1130 EV 1005 700 315 990 700 46,5 1000 200 x 50
zu-1112 1205 795 285 1195 795 41,5 500 200 x 40 zu-1131 EV 1205 800 315 1190 800 57,0 1000 200 x 50
zu-1116 1605 895 285 1595 895 49,5 500 200 x 40 zu-1132 EV 1605 900 315 1590 900 62,5 1000 200 x 50
zu-1133 EV 2005 1000 315 1990 1000 69,5 1000 200 x 50
EV = Elastikvollgummibereifung
Schwerlast - Rollplatte
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
zu-1134 EV 1005 700 340 990 700 51,0 1500 250 x 50
zu-1135 EV 1205 800 340 1190 800 54,5 1500 250 x 50
zu-1136 EV 1605 900 340 1590 900 68,0 1500 250 x 50
zu-1137 EV 2005 1000 340 1990 1000 86,0 1500 250 x 50
zu-1138 EV 2505 800 340 2490 800 91,5 1500 250 x 50
zu-1141 PU 1205 800 340 1190 800 57,0 2000 250 x 50
zu-1142 PU 1605 900 340 1590 900 71,0 2000 250 x 50
Rollplatte mit 2 Stirnwänden zu-1143 PU 2005 1000 340 1990 1000 88,5 2000 250 x 50
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅ zu-1144 PU 2505 800 340 2490 800 94,5 2000 250 x 50
mm mm kg kg mm zu-1147 PU 1205 800 340 1190 800 54,5 3000 250 x 50
B T H b t
zu-1120 1090 780 660 1000 700 43,0 500 200 x 40 zu-1148 PU 1605 900 340 1590 900 72,5 3000 250 x 50
zu-1149 PU 2005 1000 340 1990 1000 90,5 3000 250 x 50
zu-1121 1290 880 660 1200 800 46,0 500 200 x 40 zu-1150 PU 2505 800 340 2490 800 96,0 3000 250 x 50
EV = Elastikvollgummibereifung, PU = Polyurethanbereifung
Schwerlast - Rollplatte
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
zu-1139 EV 3305 800 390 3290 800 97,0 1500 250 x 50
Rollplatte mit 4 Wänden zu-1140 EV 4005 800 390 3990 800 187,5 1500 250 x 50
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅ zu-1145 PU 3305 800 390 3290 800 161,5 2000 250 x 50
mm mm kg kg mm zu-1146 PU 4005 800 390 3990 800 194,0 2000 250 x 50
B T H b t zu-1151 PU 3305 800 390 3290 800 161,5 3000 250 x 50
zu-1122 1100 790 660 990 685 52,5 500 200 x 40 zu-1152 PU 4005 800 390 3990 800 194,0 3000 250 x 50
zu-1123 1300 890 660 1190 785 55,0 500 200 x 40 EV = Elastikvollgummibereifung, PU = Polyurethanbereifung
