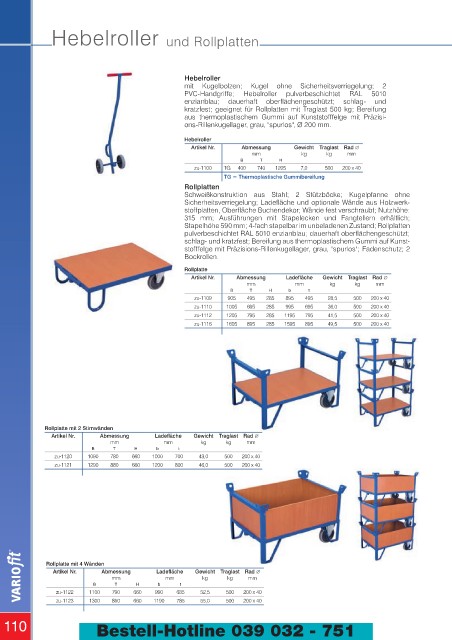

P. 110
Hebelroller und Rollplatten
Hebelroller
mit Kugelbolzen; Kugel ohne Sicherheitsverriegelung; 2
PVC-Handgriffe; Hebelroller pulverbeschichtet RAL 5010
enzianblau; dauerhaft oberflächengeschützt; schlag- und
kratzfest; geeignet für Rollplatten mit Traglast 500 kg; Bereifung
aus thermoplastischem Gummi auf Kunststofffelge mit Präzisi-
ons-Rillenkugellager, grau, "spurlos", Ø 200 mm.
Hebelroller
Artikel Nr. Abmessung Gewicht Traglast Rad ∅
mm kg kg mm
B T H
zu-1100 TG 400 740 1205 7,0 500 200 x 40
TG = Thermoplastische Gummibereifung
Rollplatten
Schweißkonstruktion aus Stahl; 2 Stützböcke; Kugelpfanne ohne
Sicherheitsverriegelung; Ladefläche und optionale Wände aus Holzwerk-
stoffplatten, Oberfläche Buchendekor; Wände fest verschraubt; Nutzhöhe:
315 mm; Ausführungen mit Stapelecken und Fangtellern erhältlich;
Stapelhöhe 590 mm; 4-fach stapelbar im unbeladenen Zustand; Rollplatten
pulverbeschichtet RAL 5010 enzianblau; dauerhaft oberflächengeschützt;
schlag- und kratzfest; Bereifung aus thermoplastischem Gummi auf Kunst-
stofffelge mit Präzisions-Rillenkugellager, grau, "spurlos"; Fadenschutz; 2
Bockrollen.
Rollplatte
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
zu-1109 905 495 285 895 495 28,5 500 200 x 40
zu-1110 1005 695 285 995 695 36,0 500 200 x 40
zu-1112 1205 795 285 1195 795 41,5 500 200 x 40
zu-1116 1605 895 285 1595 895 49,5 500 200 x 40
Rollplatte mit 2 Stirnwänden
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
zu-1120 1090 780 660 1000 700 43,0 500 200 x 40
zu-1121 1290 880 660 1200 800 46,0 500 200 x 40
Rollplatte mit 4 Wänden
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
zu-1122 1100 790 660 990 685 52,5 500 200 x 40
zu-1123 1300 890 660 1190 785 55,0 500 200 x 40
