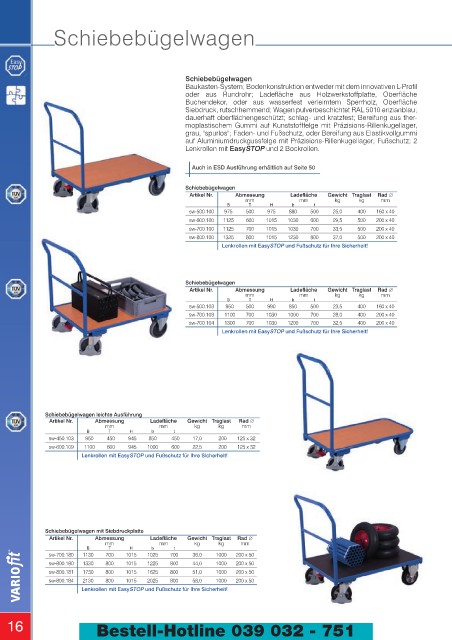

Page 16 - Lagertechnik Transportgeräte Katalog

Schiebebügelwagen

Schiebebügelwagen
Baukasten-System; Bodenkonstruktion entweder mit dem innovativen L-Profil
oder aus Rundrohr; Ladefläche aus Holzwerkstoffplatte, Oberfläche
Buchendekor, oder aus wasserfest verleimtem Sperrholz, Oberfläche
Siebdruck, rutschhemmend; Wagen pulverbeschichtet RAL 5010 enzianblau;
dauerhaft oberflächengeschützt; schlag- und kratzfest; Bereifung aus ther-
moplastischem Gummi auf Kunststofffelge mit Präzisions-Rillenkugellager,
grau, "spurlos"; Faden- und Fußschutz, oder Bereifung aus Elastikvollgummi
auf Aluminiumdruckgussfelge mit Präzisions-Rillenkugellager; Fußschutz; 2
Lenkrollen mit EasySTOP und 2 Bockrollen.

Auch in ESD Ausführung erhältlich auf Seite 50

Schiebebügelwagen
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-500.100 975 500 975 880 500 25,0 400 160 x 40
sw-600.100 1125 600 1015 1030 600 29,5 500 200 x 40
sw-700.100 1125 700 1015 1030 700 33,5 500 200 x 40
sw-800.100 1325 800 1015 1230 800 37,0 500 200 x 40
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!

Schiebebügelwagen
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-500.103 950 500 990 850 500 23,5 400 160 x 40
sw-700.103 1100 700 1030 1000 700 28,0 400 200 x 40
sw-700.104 1300 700 1030 1200 700 32,5 400 200 x 40
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!

Schiebebügelwagen leichte Ausführung
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-450.103 950 450 945 850 450 17,0 200 125 x 32
sw-600.109 1100 600 945 1000 600 22,5 200 125 x 32
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!

Schiebebügelwagen mit Siebdruckplatte
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-700.180 1130 700 1015 1025 700 36,0 1000 200 x 50
sw-800.180 1330 800 1015 1225 800 44,0 1000 200 x 50
sw-800.181 1730 800 1015 1625 800 51,0 1000 200 x 50
sw-800.184 2130 800 1015 2025 800 58,0 1000 200 x 50
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!

16 Bestell-Hotline 039 032 - 751
