Page 23 - Leitern+Steigtechnik Komplettprogramm
P. 23
www.steigtechnik.de

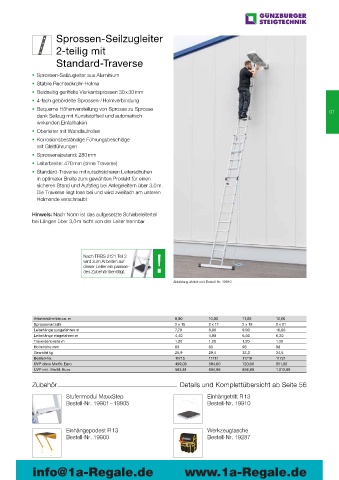

Sprossen-Schiebeleiter Sprossen-Seilzugleiter
2-teilig mit 2-teilig mit
Standard-Traverse Standard-Traverse
Sprossen-Schiebeleiter aus Aluminium Sprossen-Seilzugleiter aus Aluminium
Stabile Rechteckrohr-Holme Stabile Rechteckrohr-Holme
Beidseitig geriffelte Vierkantsprossen 30 x 30 mm Beidseitig geriffelte Vierkantsprossen 30 x 30 mm
4-fach gebördelte Sprossen-/ Holmverbindung 4-fach gebördelte Sprossen-/ Holmverbindung
01 Einfache Höhenverstellung von Sprosse zu Sprosse Bequeme Höhenverstellung von Sprosse zu Sprosse 01
dank Steckhaken mit automatisch einrastender dank Seilzug mit Kunststoffseil und automatisch
Abhebesicherung wirkenden Einfallhaken
Oberleiter ab Größe 2 x 15 Sprossen mit Wandlaufrollen Oberleiter mit Wandlaufrollen
Korrosionsbeständige Führungsbeschläge Korrosionsbeständige Führungsbeschläge
Oberleiter bis 3,0 m mit nivello -Leiterschuhe mit Gleitführungen
®
Sprossenabstand: 280 mm Sprossenabstand: 280 mm
Leiterbreite: 420 mm (ohne Traverse) Leiterbreite: 470 mm (ohne Traverse)
Standard-Traverse mit rutschsicheren Leiterschuhen Standard-Traverse mit rutschsicheren Leiterschuhen
in optimaler Breite zum gewählten Produkt für einen in optimaler Breite zum gewählten Produkt für einen
sicheren Stand und Aufstieg bei Anlegeleitern über 3,0 m. sicheren Stand und Aufstieg bei Anlegeleitern über 3,0 m.
Die Traverse liegt lose bei und wird zweifach am unteren Die Traverse liegt lose bei und wird zweifach am unteren
Holmende verschraubt Holmende verschraubt
Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil Hinweis: Nach Norm ist das aufgesetzte Schiebeleiterteil
bei Längen über 3,0 m nicht von der Leiter trennbar bei Längen über 3,0 m nicht von der Leiter trennbar
Nach TRBS 2121 Teil 2 Nach TRBS 2121 Teil 2
wird zum Arbeiten auf wird zum Arbeiten auf
dieser Leiter ein passen- dieser Leiter ein passen-
des Zubehör benötigt. des Zubehör benötigt.
Abb. Bestell-Nr. 11613 mit Bestell-Nr. 19910 Abbildung ähnlich mit Bestell-Nr. 19910
Arbeitshöhe bis ca. m 5,70 6,60 7,70 8,80 10,00 Arbeitshöhe bis ca. m 8,80 10,00 11,00 12,00
Sprossenanzahl 2 x 9 2 x 11 2 x 13 2 x 15 2 x 17 Sprossenanzahl 2 x 15 2 x 17 2 x 19 2 x 21
Leiterlänge ausgefahren m 4,60 5,50 6,60 7,70 8,90 Leiterlänge ausgefahren m 7,70 8,90 9,90 10,80
Leiterlänge eingefahren m 2,80 3,30 3,80 4,40 4,90 Leiterlänge eingefahren m 4,40 4,90 5,50 6,20
Traversenbreite m 0,93 1,20 1,20 1,20 1,20 Traversenbreite m 1,20 1,20 1,20 1,20
Holmhöhe mm 73 73 73 85 85 Holmhöhe mm 83 83 98 98
Gewicht kg 12,1 15,7 17,0 23,4 26,1 Gewicht kg 25,9 29,4 33,3 34,5
Bestell-Nr. 11609 11611 11613 11615 11617 Bestell-Nr. 11715 11717 11719 11721
UVP ohne MwSt. Euro 249,00 292,00 326,00 436,00 500,00 UVP ohne MwSt. Euro 499,00 584,00 720,00 851,00
UVP inkl. MwSt. Euro 296,31 347,48 387,94 518,84 595,00 UVP inkl. MwSt. Euro 593,81 694,96 856,80 1.012,69
Zubehör Details und Komplettübersicht ab Seite 56 Zubehör Details und Komplettübersicht ab Seite 56
Stufenmodul MaxxStep Einhängetritt R 13 Stufenmodul MaxxStep Einhängetritt R 13
Bestell-Nr. 19901 – 19905 Bestell-Nr. 19910 Bestell-Nr. 19901 – 19905 Bestell-Nr. 19910
Einhängepodest R 13 Werkzeugtasche Einhängepodest R 13 Werkzeugtasche
Bestell-Nr. 19900 Bestell-Nr. 19287 Bestell-Nr. 19900 Bestell-Nr. 19287
22 23
