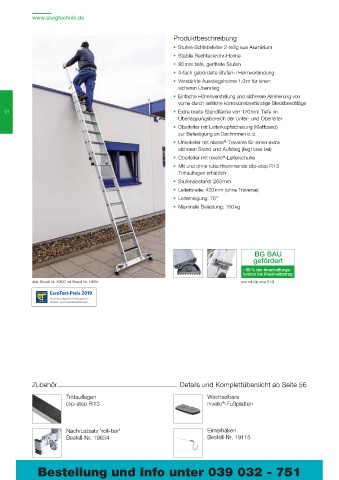

Page 20 - Leitern+Steigtechnik Komplettprogramm
P. 20
www.steigtechnik.de
Produktbeschreibung Stufen-Schiebeleiter 2-teilig
Stufen-Schiebeleiter 2-teilig aus Aluminium ®
Stabile Rechteckrohr-Holme mit nivello -Traverse
80 mm tiefe, geriffelte Stufen
4-fach gebördelte Stufen- / Holmverbindung
Verstärkte Ausstiegsholme 1,0 m für einen 7-stufige Unterleiter / 5-stufige Oberleiter mit clip-step R 13 ohne clip-step R 13
sicheren Überstieg Arbeitshöhe bis ca. m 3,85 3,85
Stufenanzahl 1 x 7 + 1 x 5 1 x 7 + 1 x 5
Einfache Höhenverstellung und sicherere Arretierung von Leiterlänge ausgefahren m 3,89 3,89
vorne durch seitliche korrosionsbeständige Steckbeschläge Leiterlänge eingefahren m 2,49 2,49
01 Extra breite Standfläche von 170 mm Tiefe im Traversenbreite m 0,93 0,93 01
Überlappungsbereich der Unter- und Oberleiter Holmhöhe mm 85 85
2,63
Maximale Standhöhe m
2,63
Oberleiter mit Leiterkopfsicherung (Klettband) Gewicht kg 18,1 16,5
zur Befestigung an Dachrinnen o. ä. Bestell-Nr. 40630 40640
UVP ohne MwSt. Euro 660,00 525,00
Unterleiter mit nivello -Traverse für einen extra UVP inkl. MwSt. Euro 785,40 624,75
®
sicheren Stand und Aufstieg (liegt lose bei) Abb. Bestell-Nr. 40630
®
Oberleiter mit nivello -Leiterschuhe
Mit und ohne rutschhemmende clip-step R 13
Trittauflagen erhältlich
Stufenabstand: 263 mm 9-stufige Unterleiter / 6-stufige Oberleiter mit clip-step R 13 ohne clip-step R 13
Leiterbreite: 420 mm (ohne Traverse) Arbeitshöhe bis ca. m 4,65 4,65
Stufenanzahl 1 x 9 + 1 x 6 1 x 9 + 1 x 6
Leiterneigung: 70 ° Leiterlänge ausgefahren m 4,73 4,73
Maximale Belastung: 150 kg Leiterlänge eingefahren m 3,05 3,05
Traversenbreite m 0,93 0,93
Holmhöhe mm 85 85
Maximale Standhöhe m 3,42 3,42
Gewicht kg 21,3 19,3
Bestell-Nr. 40632 40642
UVP ohne MwSt. Euro 755,00 580,00
UVP inkl. MwSt. Euro 898,45 690,20
Abb. Bestell-Nr. 40632
–50
% der Anschaffungs-
kosten bis Maximalbetrag
Abb. Bestell-Nr. 40637 mit Bestell-Nr. 19634 (nur mit clip-step R 13)
11-stufige Unterleiter / 7-stufige Oberleiter mit clip-step R 13 ohne clip-step R 13
Arbeitshöhe bis ca. m 5,45 5,45
Stufenanzahl 1 x 11 + 1 x 7 1 x 11 + 1 x 7
Leiterlänge ausgefahren m 5,57 5,57
Leiterlänge eingefahren m 3,61 3,61
Traversenbreite m 1,20 1,20
Holmhöhe mm 85 85
Maximale Standhöhe m 4,21 4,21
Gewicht kg 23,7 21,3
Bestell-Nr. 40634 40644
UVP ohne MwSt. Euro 830,00 625,00
UVP inkl. MwSt. Euro 987,70 743,75
Abb. Bestell-Nr. 40634
Zubehör Details und Komplettübersicht ab Seite 56 14-stufige Unterleiter / 7-stufige Oberleiter mit clip-step R 13 ohne clip-step R 13
Arbeitshöhe bis ca. m 6,20 6,20
Trittauflagen Wechselbare Stufenanzahl 1 x 14 + 1 x 7 1 x 14 + 1 x 7
®
clip-step R 13 nivello -Fußplatten Leiterlänge ausgefahren m 6,41 6,41
Leiterlänge eingefahren m 4,45 4,45
Traversenbreite m 1,20 1,20
Holmhöhe mm 85 85
Nachrüstsatz 'roll-bar' Eimerhaken Maximale Standhöhe m 5,0 5,0
27,1
24,3
Gewicht kg
Bestell-Nr. 19634 Bestell-Nr. 19115 Bestell-Nr. 40637 40647
UVP ohne MwSt. Euro 910,00 670,00
UVP inkl. MwSt. Euro 1.082,90 797,30
Abb. Bestell-Nr. 40637
20 21
Bestellung und Info unter 039 032 - 751
