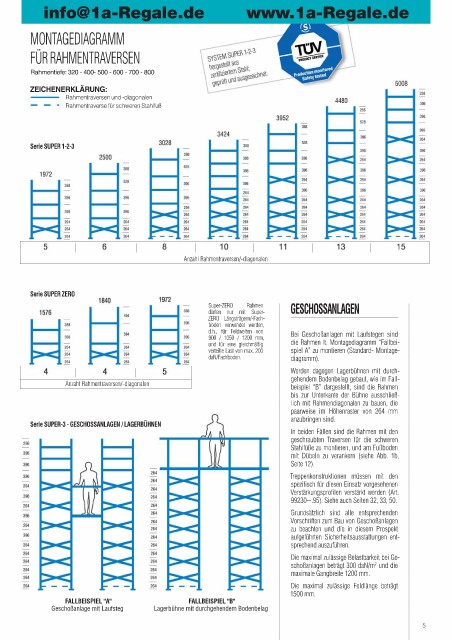

MONTAGEDIAGRAMM

FÜR RAHMENTRAVERSEN

Rahmentiefe: 320 - 400- 500 - 600 - 700 - 800
ZEICHENERKLÄRUNG:
Rahmentraversen und -diagonalen
Rahmentraverse für schweren Stahlfuß

Serie SUPER 1-2-3

Anzahl Rahmentraversen/-diagonalen

Serie SUPER ZERO
Super-ZERO Rahmen GESCHOSSANLAGEN
dürfen nur mit Super-
ZERO Längsträgern/-Fach-
böden verwendet werden,
d.h., für Feldweiten von Bei Geschoßanlagen mit Laufstegen sind
900 / 1050 / 1200 mm,
und für eine gleichmäßig die Rahmen lt. Montagediagramm “Fallbei-
verteilte Last von max. 200 spiel A” zu montieren (Standard- Montage-
daN/Fachboden. diagramm).
Werden dagegen Lagerbühnen mit durch-
gehendem Bodenbelag gebaut, wie im Fall-
Anzahl Rahmentraversen/-diagonalen beispiel “B” dargestellt, sind die Rahmen
bis zur Unterkante der Bühne ausschließ-
lich mit Rahmendiagonalen zu bauen, die
paarweise im Höhenraster von 264 mm
anzubringen sind.
Serie SUPER-3 - GESCHOSSANLAGEN / LAGERBÜHNEN
In beiden Fällen sind die Rahmen mit den
geschraubten Traversen für die schweren
Stahlfüße zu montieren, und am Fußboden
mit Dübeln zu verankern (siehe Abb. 1b,
Seite 12).
Treppenkonstruktionen müssen mit den
spezifisch für diesen Einsatz vorgesehenen
Verstärkungsprofilen verstärkt werden (Art.
99230--.95). Siehe auch Seiten 32, 33, 50.
Grundsätzlich sind alle entsprechenden
Vorschriften zum Bau von Geschoßanlagen
zu beachten und die in diesem Prospekt
aufgeführten Sicherheitsausstattungen ent-
sprechend auszuführen.
Die maximal zulässige Belastbarkeit bei Ge-
schoßanlagen beträgt 300 daN/m und die
2
maximale Gangbreite 1200 mm.
Die maximal zulässige Feldlänge beträgt
1500 mm.
FALLBEISPIEL "A" FALLBEISPIEL "B"
Geschoßanlage mit Laufsteg Lagerbühne mit durchgehendem Bodenbelag
