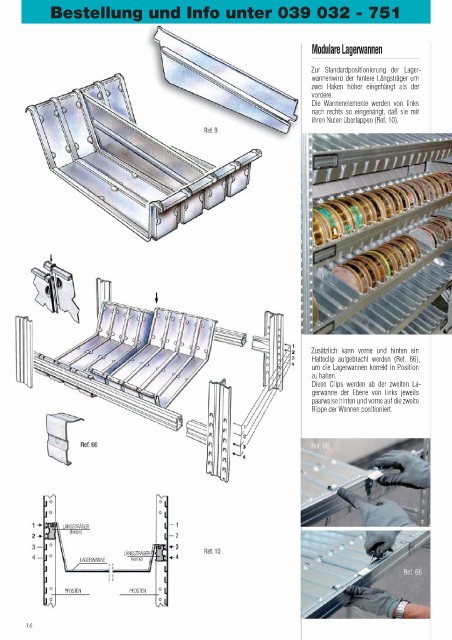

Modulare Lagerwannen
Zur Standardpositionierung der Lager-
wannenwird der hintere Längsträger um
zwei Haken höher eingehängt als der
vordere.
Die Wannenelemente werden von links
nach rechts so eingehängt, daß sie mit
ihren Nuten überlappen (Ref. 10).
Zusätzlich kann vorne und hinten ein
Halteclip aufgebracht werden (Ref. 66),
um die Lagerwannen korrekt in Position
zu halten.
Diese Clips werden ab der zweiten La-
gerwanne der Ebene von links jeweils
paarweise hinten und vorne auf die zweite
Rippe der Wannen positioniert.
Ref. 66
LÄNGSTRÄGER
(hinten)
LÄNGSTRÄGER
LAGERWANNE (vorne)
Ref. 66
PFOSTEN PFOSTEN
