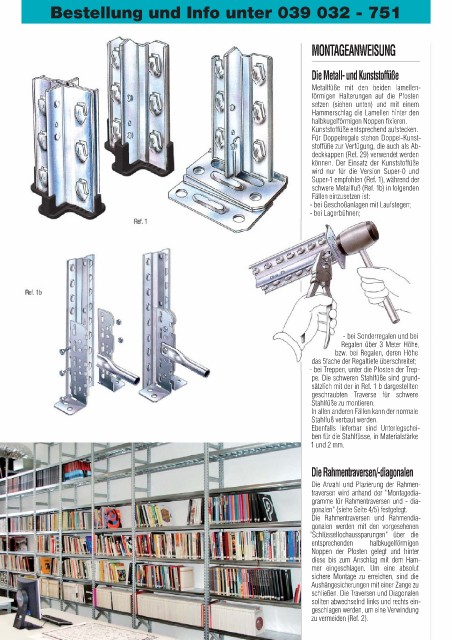

MONTAGEANWEISUNG
Die Metall- und Kunststoffüße
Metallfüße mit den beiden lamellen-
förmigen Halterungen auf die Pfosten
setzen (siehen unten) und mit einem
Hammerschlag die Lamellen hinter den
halbkugelförmigen Noppen fixieren.
Kunststoffüße entsprechend aufstecken.
Für Doppelregale stehen Doppel-Kunst-
stoffüße zur Verfügung, die auch als Ab-
deckkappen (Ref. 29) verwendet werden
können. Der Einsatz der Kunststoffüße
wird nur für die Version Super-0 und
Super-1 empfohlen (Ref. 1), während der
schwere Metallfuß (Ref. 1b) in folgenden
Fällen einzusetzen ist:
- bei Geschoßanlagen mit Laufstegen;
- bei Lagerbühnen;
- bei Sonderregalen und bei
Regalen über 3 Meter Höhe,
bzw. bei Regalen, deren Höhe
das 5fache der Regaltiefe überschreitet;
- bei Treppen, unter die Pfosten der Trep-
pe. Die schweren Stahlfüße sind grund-
sätzlich mit der in Ref. 1 b dargestellten
geschraubten Traverse für schwere
Stahlfüße zu montieren.
In allen anderen Fällen kann der normale
Stahlfuß verbaut werden.
Ebenfalls lieferbar sind Unterlegschei-
ben für die Stahlfüsse, in Materialstärke
1 und 2 mm.
Die Rahmentraversen/-diagonalen
Die Anzahl und Plazierung der Rahmen-
traversen wird anhand der "Montagedia-
gramme für Rahmentraversen und - dia-
gonalen" (siehe Seite 4/5) festgelegt.
Die Rahmentraversen und Rahmendia-
gonalen werden mit den vorgesehenen
"Schlüssellochaussparungen" über die
entsprechenden halbkugelförmigen
Noppen der Pfosten gelegt und hinter
diese bis zum Anschlag mit dem Ham-
mer eingeschlagen. Um eine absolut
sichere Montage zu erreichen, sind die
Aushängesicherungen mit einer Zange zu
schließen. Die Traversen und Diagonalen
sollten abwechselnd links und rechts ein-
geschlagen werden, um eine Verwindung
zu vermeiden (Ref. 2).
