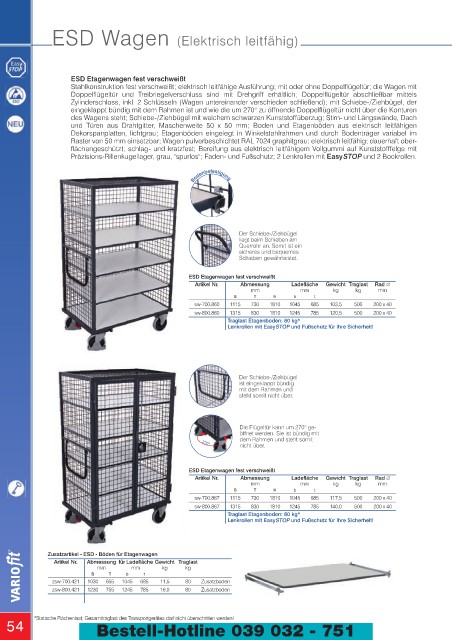

Page 54 - Lagertechnik Transportgeräte Katalog

ESD Wagen (Elektrisch leitfähig)

ESD Etagenwagen fest verschweißt
Stahlkonstruktion fest verschweißt; elektrisch leitfähige Ausführung; mit oder ohne Doppelflügeltür; die Wagen mit
Doppelflügeltür und Treibriegelverschluss sind mit Drehgriff erhältlich; Doppelflügeltür abschließbar mittels
Zylinderschloss, inkl. 2 Schlüsseln (Wagen untereinander verschieden schließend); mit Schiebe-/Ziehbügel, der
eingeklappt bündig mit dem Rahmen ist und wie die um 270° zu öffnende Doppelflügeltür nicht über die Konturen
des Wagens steht; Schiebe-/Ziehbügel mit weichem schwarzen Kunststoffüberzug; Stirn- und Längswände, Dach
und Türen aus Drahtgitter, Maschenweite 50 x 50 mm; Boden und Etagenböden aus elektrisch leitfähigen
Dekorspanplatten, lichtgrau; Etagenböden eingelegt in Winkelstahlrahmen und durch Bodenträger variabel im
Raster von 50 mm einsetzbar; Wagen pulverbeschichtet RAL 7024 graphitgrau; elektrisch leitfähig; dauerhaft ober-
flächengeschützt; schlag- und kratzfest; Bereifung aus elektrisch leitfähigem Vollgummi auf Kunststofffelge mit
Präzisions-Rillenkugellager, grau, "spurlos"; Faden- und Fußschutz; 2 Lenkrollen mit EasySTOP und 2 Bockrollen.

Bodenbefestigung

Der Schiebe-/Ziehbügel
liegt beim Schieben am
Querrohr an. Somit ist ein
sicheres und bequemes
Schieben gewährleistet.

ESD Etagenwagen fest verschweißt
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-700.860 1115 730 1810 1045 685 103,5 500 200 x 40
sw-800.860 1315 830 1810 1245 785 120,5 500 200 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!

Der Schiebe-/Ziehbügel
ist eingeklappt bündig
mit dem Rahmen und
steht somit nicht über.

Die Flügeltür kann um 270° ge-
öffnet werden. Sie ist bündig mit
dem Rahmen und steht somit
nicht über.
270°

ESD Etagenwagen fest verschweißt
Artikel Nr. Abmessung Ladefläche Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
sw-700.867 1115 730 1810 1045 685 117,5 500 200 x 40
sw-800.867 1315 830 1810 1245 785 140,0 500 200 x 40
Traglast Etagenboden: 80 kg*
Lenkrollen mit EasySTOP und Fußschutz für Ihre Sicherheit!

Zusatzartikel - ESD - Böden für Etagenwagen
Artikel Nr. Abmessung für Ladefläche Gewicht Traglast
mm mm kg kg
B T b t
zsw-700.421 1030 655 1045 685 11,5 80 Zusatzboden
zsw-800.421 1230 755 1245 785 16,0 80 Zusatzboden

*Statische Flächenlast; Gesamttraglast des Transportgerätes darf nicht überschritten werden!
