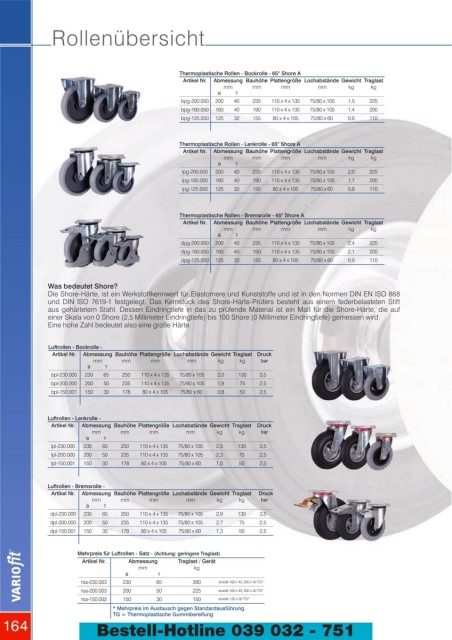

Page 164 - Lagertechnik Transportgeräte Katalog

Rollenübersicht

Thermoplastische Rollen - Bockrolle - 65° Shore A
Artikel Nr. Abmessung Bauhöhe Plattengröße Lochabstände Gewicht Traglast
mm mm mm mm kg kg
B T
bpg-200.050 200 40 235 110 x 4 x 135 75/80 x 105 1,5 225
bpg-160.050 160 40 190 110 x 4 x 135 75/80 x 105 1,4 200
bpg-125.050 125 32 155 80 x 4 x 105 75/80 x 60 0,6 110

Thermoplastische Rollen - Lenkrolle - 65° Shore A
Artikel Nr. Abmessung Bauhöhe Plattengröße Lochabstände Gewicht Traglast
mm mm mm mm kg kg
B T
lpg-200.050 200 40 235 110 x 4 x 135 75/80 x 105 2,0 225
lpg-160.050 160 40 190 110 x 4 x 135 75/80 x 105 1,7 200
lpg-125.050 125 32 155 80 x 4 x 105 75/80 x 60 0,8 110

Thermoplastische Rollen - Bremsrolle - 65° Shore A
Artikel Nr. Abmessung Bauhöhe Plattengröße Lochabstände Gewicht Traglast
mm mm mm mm kg kg
B T
dpg-200.050 200 40 235 110 x 4 x 135 75/80 x 105 2,4 225
dpg-160.050 160 40 190 110 x 4 x 135 75/80 x 105 2,1 200
dpg-125.050 125 32 155 80 x 4 x 105 75/80 x 60 0,9 110

Was bedeutet Shore?
Die Shore-Härte, ist ein Werkstoffkennwert für Elastomere und Kunststoffe und ist in den Normen DIN EN ISO 868
und DIN ISO 7619-1 festgelegt. Das Kernstück des Shore-Härte-Prüfers besteht aus einem federbelasteten Stift
aus gehärtetem Stahl. Dessen Eindringtiefe in das zu prüfende Material ist ein Maß für die Shore-Härte, die auf
einer Skala von 0 Shore (2,5 Millimeter Eindringtiefe) bis 100 Shore (0 Millimeter Eindringtiefe) gemessen wird.
Eine hohe Zahl bedeutet also eine große Härte.

Luftrollen - Bockrolle -
Artikel Nr. Abmessung Bauhöhe Plattengröße Lochabstände Gewicht Traglast Druck
mm mm mm mm kg kg bar
B T
bpl-230.000 230 65 250 110 x 4 x 135 75/80 x 105 2,0 130 3,5
bpl-200.000 200 50 235 110 x 4 x 135 75/80 x 105 1,9 75 2,5
bpl-150.001 150 30 178 80 x 4 x 105 75/80 x 60 0,8 50 2,5

Luftrollen - Lenkrolle -
Artikel Nr. Abmessung Bauhöhe Plattengröße Lochabstände Gewicht Traglast Druck
mm mm mm mm kg kg bar
B T
lpl-230.000 230 65 250 110 x 4 x 135 75/80 x 105 2,5 130 3,5
lpl-200.000 200 50 235 110 x 4 x 135 75/80 x 105 2,3 75 2,5
lpl-150.001 150 30 178 80 x 4 x 105 75/80 x 60 1,0 50 2,5

Luftrollen - Bremsrolle -
Artikel Nr. Abmessung Bauhöhe Plattengröße Lochabstände Gewicht Traglast Druck
mm mm mm mm kg kg bar
B T
dpl-230.000 230 65 250 110 x 4 x 135 75/80 x 105 2,9 130 3,5
dpl-200.000 200 50 235 110 x 4 x 135 75/80 x 105 2,7 75 2,5
dpl-150.001 150 30 178 80 x 4 x 105 75/80 x 60 1,3 50 2,5

Mehrpreis für Luftrollen - Satz - (Achtung: geringere Traglast)
Artikel Nr. Abmessung Traglast / Gerät
mm kg
B T
rsa-230.003 230 65 390 anstatt 160 x 40, 200 x 40 TG*
rsa-200.003 200 50 225 anstatt 160 x 40, 200 x 40 TG*
rsa-150.002 150 30 150 anstatt 125 x 32 TG*
* Mehrpreis im Austausch gegen Standardausführung
TG = Thermoplastische Gummibereifung
