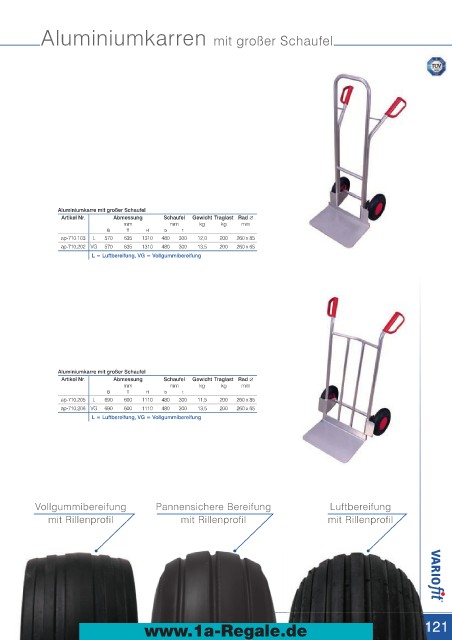

Page 121 - Lagertechnik Transportgeräte Katalog

Aluminiumkarren Aluminiumkarren mit großer Schaufel

Aluminiumkarren
Schweißkonstruktion aus Aluminium; sehr leicht und handlich;
2 innovative PVC-Sicherheitshandgriffe; entweder teilweise mit
gebogenen Querstreben oder mit senkrechten Streben; optional mit
klappbarer Schaufel; Kunststoffgleitkufen auswechselbar; komplett
um die Biegung des Rohres geführt; Luftbereifung auf Stahlfelge oder
Vollgummibereifung auf Spezial-Kunststofffelge mit Präzisions-Ril-
lenkugellager und Kunststoffradkappe; optional mit pannensicherer
Bereifung.

p

Querschnitt pannensichere Bereifung
Pannensichere Aluminiumkarre Aluminiumkarre mit großer Schaufel
Artikel Nr. Abmessung Schaufel Gewicht Traglast Rad ∅ Artikel Nr. Abmessung Schaufel Gewicht Traglast Rad ∅
mm mm kg kg mm mm mm kg kg mm
B T H b t B T H b t
ap-710.214 570 615 1300 320 250 13,0 200 260 x 85 ap-710.103 L 570 635 1310 480 300 12,0 200 260 x 85
ap-710.202 VG 570 635 1310 480 300 13,5 200 260 x 65
L = Luftbereifung, VG = Vollgummibereifung

Aluminiumkarre mit großer Schaufel Aluminiumkarre mit großer Schaufel
Artikel Nr. Abmessung Schaufel Gewicht Traglast Rad ∅ Artikel Nr. Abmessung Schaufel Gewicht Traglast Rad ∅
mm mm kg kg mm mm mm kg kg mm
B T H b t B T H b t
ap-710.107 L 605 660 1305 480 300 14,0 200 260 x 85 ap-710.205 L 690 600 1110 480 300 11,5 200 260 x 85
ap-710.204 VG 605 660 1305 480 300 15,0 200 260 x 65 ap-710.206 VG 690 600 1110 480 300 13,5 200 260 x 65
L = Luftbereifung, VG = Vollgummibereifung L = Luftbereifung, VG = Vollgummibereifung

Vollgummibereifung Pannensichere Bereifung Luftbereifung
eingeklappte Karrenschaufel
mit Rillenprofil mit Rillenprofil mit Rillenprofil

Aluminiumkarre mit abklappbarer Schaufel
Artikel Nr. Abmessung Schaufel Gewicht Traglast Rad ∅
mm mm kg kg mm
B T H b t
ap-710.211 L 550 640 1300 380 280 13,0 200 260 x 85
ap-710.212 VG 550 640 1300 380 280 16,0 200 260 x 65
L = Luftbereifung, VG = Vollgummibereifung
