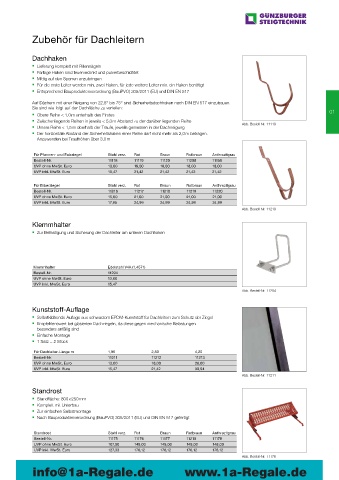

Page 29 - Leitern+Steigtechnik Komplettprogramm
P. 29
www.steigtechnik.de
Dachleiter Zubehör für Dachleitern
Passend für alle gängigen Dacheindeckungen
und -neigungen von 22,5° bis 60° Dachhaken
Holme aus stabilem Aluminium-Profil Lieferung komplett mit Rillennägeln
Mehrfach befestigte Sprossen mit kräftiger Riffelung Farbige Haken sind feuerverzinkt und pulverbeschichtet
für sicheren Stand Mittig auf den Sparren anzubringen
Für die erste Leiter werden min. zwei Haken, für jede weitere Leiter min. ein Haken benötigt
Großer Abstand zwischen Dacheindeckung und Sprosse Entsprechend Bauproduktenverordnung (BauPVO) 305/2011 (EU) und DIN EN 517
zum Schutz vor Schäden an der Dacheindeckung
Auf Dächern mit einer Neigung von 22,5° bis 75° sind Sicherheitsdachhaken nach DIN EN 517 einzubauen.
Integrierte Verbindungslaschen zum einfachen Anfügen Sie sind wie folgt auf der Dachfläche zu verteilen:
01 von beliebig vielen Leiterteilen Obere Reihe < 1,0 m unterhalb des Firstes 01
In drei Längen lieferbar (1,96 / 2,80 / 4,20 m) Zwischenliegende Reihen in jeweils < 5,0 m Abstand zu der darüber liegenden Reihe
Abb. Bestell-Nr. 11119
In Alu natur und vier Beschichtungen erhältlich (Ziegelrot, Untere Reihe < 1,5 m oberhalb der Traufe, jeweils gemessen in der Dachneigung
Rotbraun, Braun RAL 8028, Anthrazitgrau RAL 7016) Der horizontale Abstand der Sicherheitshaken einer Reihe darf nicht mehr als 2,0 m betragen.
Anzuwenden bei Traufhöhen über 3,0 m
Leiterbreite: 330 mm
Sprossenabstand: 280 mm Für Pfannen- und Falzziegel Stahl verz. Rot Braun Rotbraun Anthrazitgrau
Bestell-Nr. 11118 11119 11120 11208 11159
UVP ohne MwSt. Euro 13,00 18,00 18,00 18,00 18,00
UVP inkl. MwSt. Euro 15,47 21,42 21,42 21,42 21,42
Für Biberziegel Stahl verz. Rot Braun Rotbraun Anthrazitgrau
Bestell-Nr. 11216 11217 11218 11219 11220
UVP ohne MwSt. Euro 15,00 21,00 21,00 21,00 21,00
UVP inkl. MwSt. Euro 17,85 24,99 24,99 24,99 24,99
Abb. Bestell-Nr. 11219
Klemmhalter
Zur Befestigung und Sicherung der Dachleiter am unteren Dachhaken
Mögliche Ausführungen:
Farbabweichungen drucktechnisch bedingt.
Klemmhalter Edelstahl V4A (1.4571)
Bestell-Nr. 11204
UVP ohne MwSt. Euro 13,00
Abb. Bestell-Nr. 11113 Alu natur Rot Braun Rotbraun Anthrazitgrau
UVP inkl. MwSt. Euro 15,47
Abb. Bestell-Nr. 11204
Kunststoff-Auflage
Selbstklebende Auflage aus schwarzem EPDM-Kunststoff für Dachleitern zum Schutz der Ziegel
Empfehlenswert bei glasierten Dachziegeln, da diese gegen mechanische Belastungen
besonders anfällig sind
Einfache Montage
1 Satz = 2 Stück
Für Dachleiter-Länge m 1,96 2,80 4,20
Bestell-Nr. 11211 11212 11213
UVP ohne MwSt. Euro 13,00 18,00 26,00
UVP inkl. MwSt. Euro 15,47 21,42 30,94
Abb. Bestell-Nr. 11211
Standrost
Standfläche: 800 x 250 mm
Komplett mit Unterbau
Zur einfachen Selbstmontage
Alu natur Rot Braun Rotbraun Anthrazitgrau Nach Bauproduktenverordnung (BauPVO) 305/2011 (EU) und DIN EN 517 gefertigt
Sprossenanzahl 7 10 15 7 10 15 7 10 15 7 10 15 7 10 15
Leiterlänge m 1,96 2,80 4,20 1,96 2,80 4,20 1,96 2,80 4,20 1,96 2,80 4,20 1,96 2,80 4,20 Standrost Stahl verz. Rot Braun Rotbraun Anthrazitgrau
Gewicht kg 3,6 5,2 7,9 3,6 5,2 7,9 3,6 5,2 7,9 3,6 5,2 7,9 3,6 5,2 7,9 Bestell-Nr. 11175 11176 11177 11210 11178
Bestell-Nr. 11112 11113 11141 11114 11115 11142 11116 11117 11143 11205 11206 11207 11197 11198 11199 UVP ohne MwSt. Euro 107,00 148,00 148,00 148,00 148,00
UVP ohne MwSt. Euro 83,00 127,00 180,00 129,00 181,00 276,00 129,00 181,00 276,00 129,00 181,00 276,00 129,00 181,00 276,00 UVP inkl. MwSt. Euro 127,33 176,12 176,12 176,12 176,12
UVP inkl. MwSt. Euro 98,77 151,13 214,20 153,51 215,39 328,44 153,51 215,39 328,44 153,51 215,39 328,44 153,51 215,39 328,44
Abb. Bestell-Nr. 11176
28 29
